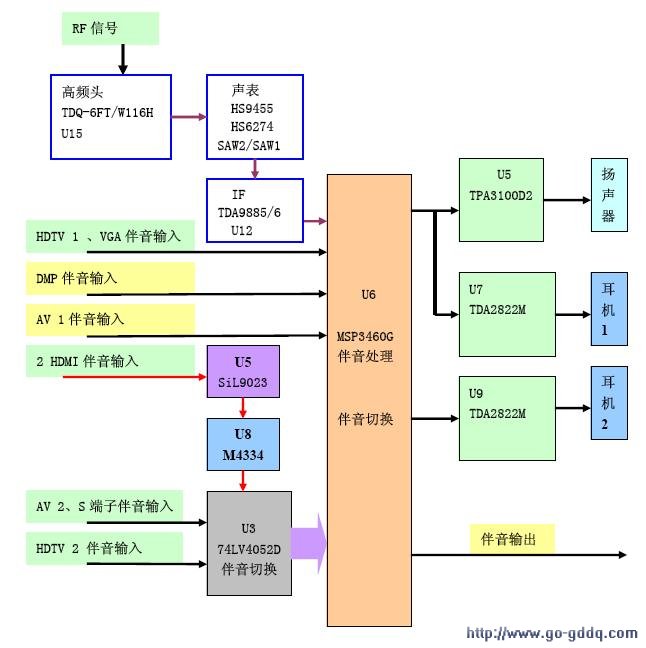

（三）音频信号处理部分：

　　当TV从高频头输出的中频信号SIF_M，输入到U6（MSP3460G）中进行伴音处理和伴音切换，在I2C总线控制下，在芯片内部进行音量、SRSWOW、平衡等处理后输出两路。其中，从＃27脚、＃28脚输出的一路到数字伴音功放U5（TPA3101D2），经放大后驱动扬声器；同时，从＃27脚、＃28输出的另外一路到耳机功放U7（TDA2822M），经放大后驱动耳机。

　　从＃24脚、＃25脚输出的伴音为画中画时子画面的左右声道，送入耳机功放U9（TDA2822M），经放大后驱动耳机。

　　（四）控制部分：

　　1、微处理器部分：

　　本机主芯片U601（FLI8668）内部嵌入一个微处理器，因此，U601同时兼具微处理器的功能。

　　微处理器包括以下部分：

　　●中断控制器；●80X86架构的CPU；●时钟与复位部分；●定时器；●外部存储器端口；●通用异步收发器（UART）；●遥控信号处理器（IR）；●通用I/O口（GPIO）。

　　2、存储器部分：

　　本机使用了一片16Mb闪存XU801（SST39V1601）存储本机程序。

　　XU801的＃26脚、＃28脚、＃11脚分别与U601的＃AD24脚、＃AC25脚、＃AC26脚相连，进行片选以及程序的读写控制，寻址和数据传输则分别通过22位的地址线和16位的数据线来完成。系统开始工作时，芯片U601通过16位数据线将闪存中的程序读到U601中的RAM中运行；由于闪存是可擦写的，所以本机芯片无需掩膜，只需在生产前用烧码器将程序烧入闪存XU801。另外，还可以由计算机通过U601（FLI8668）的通用异步收发器（UART），直接将程序写入闪存XU801内，实现软件的升级。

　　本机还使用一片EEPROMU600（24LC64），用来存储亮度、对比度、音量等用户数据。

　　3、I/O部分：

　　在本系统中，芯片U601（FLI8668）中＃L1脚连接到CN310的＃4脚，用来控制静音；当系统处于静音工作状态时，CN310的＃4脚为高电平。＃Y25脚连接到CN903的＃3脚，用来控制电源指示灯；当电视处于待机状态时，CN903的＃3脚为高电平，电源指示灯发出红光；当电视处于正常开机状态时，＃3脚为低电平，电源指示灯发出蓝光。

　　＃AB24脚连接到CN904的＃1脚，用来作为遥控接收；＃AF10脚连接到CN905的＃3脚，用来采样按键板送来的电平，检测按键的工作状态，从而实现按键控制；＃B3脚连接到U702（PI5V330）的＃1脚，通过＃B3脚的状态变化，用来控制高清信号2的切换。

　　4、电源管理：

　　本机待机时，除FLI8668及其外围部分电路保持工作状态外，其它部分电路的电源均需切断，以降低功耗；并通过双P沟道的MOS管集成电路来进行电源控制。本机待机时，U601的＃U24脚输出控制信号，将电源通道关断，来实现待机功能。

　　5、背光电源控制：

　　本机背光驱动部分的开关（CN906的＃3脚）是由U601的＃U26脚输出的信号控制的，当信号为高电平时（3.3V），背光驱动部分处于工作状态；当信号变为低电平时（0V），背光驱动部分将停止工作。同时，U601的＃U25脚输出的信号通过控制U900来控制LVDS连线连接的逻辑模块供电。

　　本机节能调节电压（CN906的＃1脚）是由U601的＃V24脚输出的PWM信号，经由积分电路积分后得到，其电压范围为直流0～3.3V。通过调节这个电压的大小，可以改变背光灯的发光强度；电压为3.0V时，为标准状态，发光强度较高；电压为1.0V时，处于节能状态，发光强度较低。
