（二）图像信号处理部分：

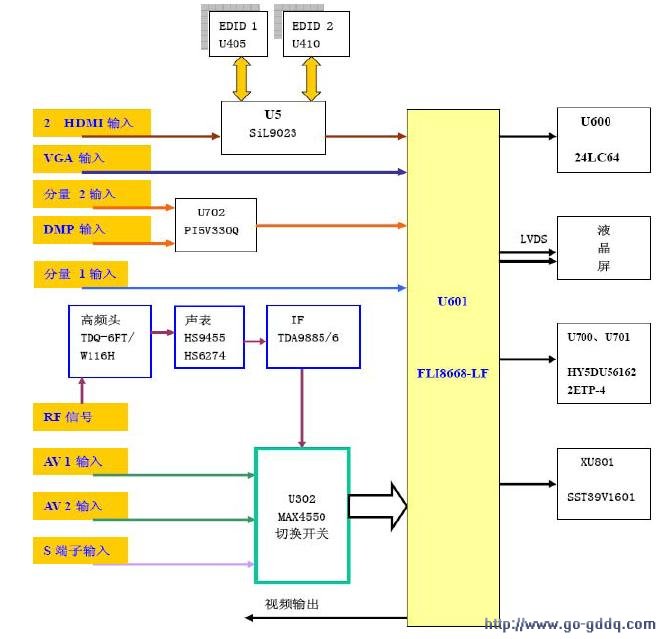

　　本机支持射频、视频、S端子、YCbCr/YPbPr、VGA、HDMI多种图像输入方式，下面针对不同的输入方式进行说明。

　　1、射频信号：

　　该机的高中频采用U15和U12组成，射频信号经高频头U15接收，在内部进行混频放大后，输出38MHz的中频信号。38MHz的中频信号分成两路：其中一路由CA190耦合后，经D8进入声表面滤波器SAW2（HS9455），输出伴音中频信号以平衡的方式输入到U12的＃23脚和＃24脚；另一路由CA189进入声表面滤波器SAW1（HS6274），输出的图像中频信号同样以平衡的方式进入U12的＃1脚和＃2脚。另外，SAW1和SAW2均有一个制式开关，受控于U12；其中，SAW2受控于U12的＃22脚，SAW1受控于U12的＃3脚。伴音中频信号经U12处理后，由＃8脚输出伴音信号，此伴音信号最后进入U6的＃60脚；图像信号经U12处理后，由＃17脚经RA226、V23射随后，再经RA210、LA30滤波后，输出全电视信号经XP24－CN306到MAX4550。此信号进入U601的＃AE4脚和＃AE7脚，在U601（FLI8668）内解码。另外，由U12的＃14脚AGC电压输出，经RA233控制高频头的＃1脚AGC脚；＃12脚输出的伴音载波差频信号，经CA213、RA234后，通过R88输出SIF_M信号。

　　2、视频、S端子信号：

　　外部视频信号（AV1、AV2）、S端子先输入到切换开关U302（MAX4550）中进行切换，再送到主芯片U601（FLI8668）内解码、画中画处理，输出视频信号。

　　3、分量2和VGA信号：

　　分量2输入信号经过U702（PI5V330Q）电子开关切换后，与VGA信号都进入到U601（FLI8668）中，最终通过LVDS连线在液晶屏上显示。

　　4、HDMI信号：

　　外部输入的HDMI信号先输入到U407（SIL9023）进行处理，输出24位RGB图像信号到FLI8668，在其中做scaler变换和相关处理后输出；I2S声音信号先到CS4334数模变换后，再到4052D切换，最后送入MSP3460G处理后，在功放中输出。

　　5、分量1信号：

　　分量1直接送到FLI8668，与射频信号类似。
