宽带放大器的设计与仿真
来源:本站整理  作者:佚名  2011-04-02 16:52:12




2.1 放大电路

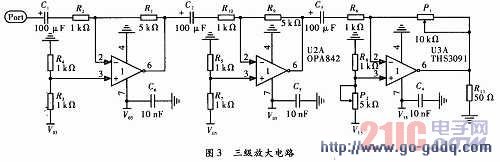

    采用OPA820作为一级、二级放大电路,THS3091作为末级放大电路。三级放大倍数分别为5倍、5倍和4倍。其中末级电路通过两个可调电阻来控制放大倍数和保证输出信号的不失真。图3所示为基于OPA820和THS3091芯片设计的三级放大电路。



2.2 峰值检测电路

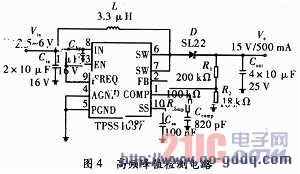

    由于通频带范围中有低频和高频两种不同输入,所以采用两种不同检测电路。低频峰值检测电路可参考专业书上的具体电路,高频峰值检测电路在此利用TPS61087芯片仿真设计出的电路,如图4所示。




3 MSP430单片机控制液晶输出设计
3.1 MSP430单片机和液晶

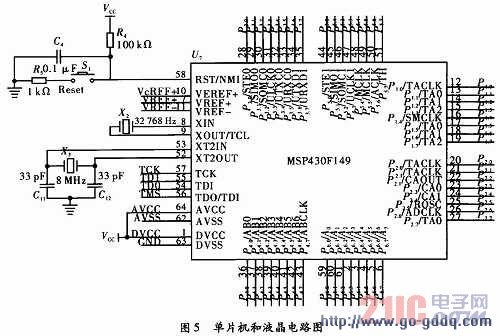

    MSP430系列单片机是美国 德州仪器 (TI)1996年开始推向市场的一种16位超低功耗的混合信号处理器。使用了MSP430F149型号的单片机,利用A/D采样峰值检测电路的信号,编程处理后最终完成在1602液晶上显示输出电压峰峰值和有效值数据的功能。为了减少功耗,并降低数字系统对模拟信号的干扰,采样完成后,将微控制器设低功耗模式。同时为了实时采样后数据显示不会闪烁,编程时利用定时器定时1 s后中断,使液晶每隔1 s才显示一次采样数据。电路如图5所示。


上一页  [1] [2] [3]  下一页
