分布式放大器能提供很宽的频率范围和较高的增益。有一段时间，其设计通常采用传输线作为输入和输出匹配电路。随着砷化镓(GaAs)微波单片集成电路的发展成熟，为了提高效率、输出功率、减小噪声系数，人们提出了很多种放大器电路类型，但是分布式放大器仍然是宽带电路(如光通信电路)的主流设计。理解砷化镓微波单片集成电路GaAs MMIC分布式放大器的设计，对很多宽带电路的应用都会有很大的帮助。

约翰·霍普金斯大学从198?年开始就开设了MMIC设计课程，并在让学生在TriQuint公司的产线上流片。一款由Craig Moore(从198?年到2003年，他一直担任该课程的助教)设计的分布式放大器作为该课程一个经典的设计例子。该设计甚至经历了低温环境实验，在液氮的低温下表现出更低的噪声系数。该放大器采用TriQuint公司的0.5μm GaAs MESFET工艺，其增益比基于0.5μm GaAs伪高电子迁移率晶体管PHEMT的新电路略低，2006年的新课程中则采用了新版本的0.5μm GaAs PHEMT分布放大器和一些其他电路作为例子。本文将介绍宽带放大器的设计方法以及仿真和实测的结果。

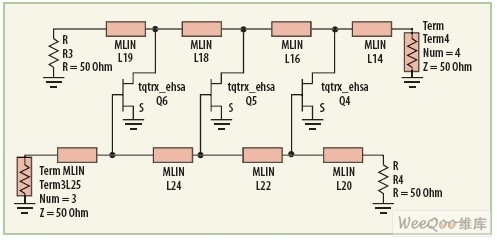

　　图1：采用微带传输线的分布式放大器电路结构图。

　　分布式放大器使用宽带传输线给一组有源器件注入输入信号(如图1)，同时另一条并行的传输线用于收集各个有源器件的输出信号，并将其叠加。每一级提供相当的增益，但是增益分布在一个很宽的频率范围内。和级联设计相比，总增益是各级增益之和，而不是各级增益的乘积。但使用集总参数元件来近似分布式传输线时(如图2)，集总参数传输线的到地并联电容，被晶体管的寄生电容代替。集总参数元件的等效传输线作为一个低通滤波器使用，其截止频率和晶体管的寄生电容成反比。因此晶体管的尺寸直接决定了电路的工作频率上限。设计总要综合考虑的各种参数包括：放大器的级数、有源器件的尺寸、器件的工艺类型(如果有多种类型)以及每一级的直流偏置。更多的级数意味着更大的增益-带宽积，但是也会引入更大的功耗。一旦晶体管的尺寸确定，就可以使用仿真软件来优化增益、反射系数、输出功率和噪声系数等各项参数。

　　图2：采用集总参数元件的分布式放大器电路结构图(其中CGS和CDS分别表示栅电容和漏极电容)。

　　由于分布式放大器的应用场合很多，对各项性能指标的要求很灵活，宽带增益是其中最重要的一项指标。在Craig Moore这个设计例子中，采用了增强型PHEMT器件，因为增强型器件只需要一组正电压供电。为了能提供和198?年TriQuint半导体公司采用的0.5μm GaAs MESFET工艺的电路相同的性能，该设计采用了0.5μm GaAs PHEMT工艺，并且使用3级晶体管放大拓扑。为了适应电池供电的应用，选用3.3V电压。当然为了满足不同的客户需求，工作电压和电流可以方便的在较大范围内调节。在1.5V和14mA的供电下，仿真结果显示：仅损失了2dB增益，并且栅电压在1.5V到5.0V，漏极电流在14~35mA之间变化时，性能的变化也很小。为达到最佳增益、匹配性能，采用安捷伦?司的计算机辅助工程软件ADS进行线性仿真，确定合适的电感值、PHEMT尺寸。

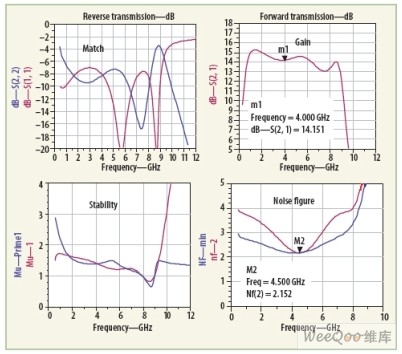

　　图3：PHEMT分布式放大器的匹配、增益、噪声系数和稳定因子的仿真结果。
