我们采用两个具有类似设计的电流检测放大器配置，研究了高频干扰的影响。这两个器件的功能和引脚排列完全相同；不过，其中一个内置EMI滤波器电路，而另一个则没有。

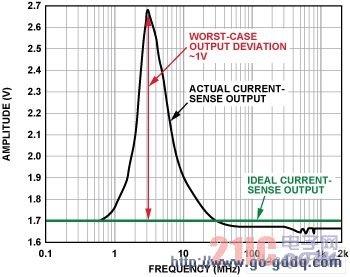

图2. 电流传感器输出（无内置EMI滤波器，前向功率 = 12 dBm, 100 mV/分频，3 MHz时直流输出达到峰值）
图2所示为输入在较宽频率范围内变化时电流传感器的直流输出与其理想值的偏差情况。从图中可以看出，在1 MHz至20 MHz的频率范围内，偏差最为显着(>0.1 V)，且3 MHz时直流误差达到最大值(1 V)，这在放大器0 V至5 V的输出电压范围中占据很大比例。
图3所示为采用另一种引脚兼容电流传感器时相同实验和配置的测试结果，其中电流传感器具有与之前示例相同的电路架构和类似的直流规格，但是内置输入EMI滤波电路。注意，电压范围扩大了20倍。

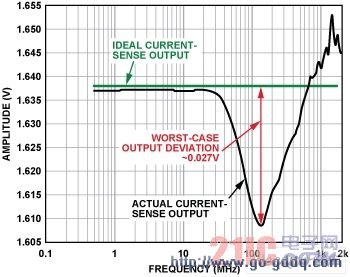

图3. 电流传感器输出（内置EMI滤波器，前向功率 = 12 dBm, 5 mV/分频，>100 MHz时直流输出达到峰值）
