往往使用自复PPTC器件来保护电路板上这些细小的印刷线，因为这类器件能够迅速而且有效地把电流限制在安全的数值上，而且尺寸又很小，可以直接装到电路板上。利用这项技术，模块中的每一个单独电源电路都可以用一个PPTC器件来保护，把电流限制在一个安全的数值上，不会将它烧断。
在图2和图3中对熔断器和PolySwitch器件作了比较。这里我们假定，电路板设计人员把印制线的最高温度规定在100℃。因此，随着印刷线的温度接近100℃，它上面可以流过的电流越来越小。
在图2所示的例子是一个1盎司(35 μm )、100密耳( 2.5毫米)的印刷线，用了一个插装PolySwitch ?器件AGR500来保护。在图3中，印制线的宽度减少到20密耳(0.5 mm)，用一个PolySwitch系列表面贴装器件ASMD150来保护它。

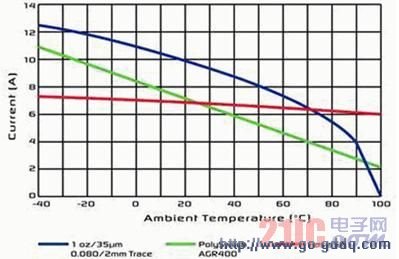

图2：图中比较了熔断器和PolySwitch器件AGR500的性能。

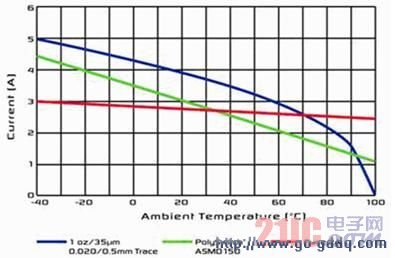

图3：图中比较了熔断器和PolySwitch 器件ASMD150的性能。
必须注意的是，在整个温度范围内，PPTC器件的触发电流是如何跟随印制线上的电流。在这两种情况中，即使可以使用熔断器，在汽车高于有用的标准温度下，尺寸最接近的熔断器也不能保护它。
PPTC电路保护器件得到广泛的采用，作为一种实用的、经济有效的解决办法，在电子模块中用作过流和/或过热保护。在GPS、DVD或者收音机和汽车通讯信息系统(telematICs)的电路板中，常常用这种器件来限制电流。
小结
现在有各种富有创新性的电路保护解决办法，有各种尺寸、各种焊端的产品，可以帮助汽车制造商和便携设备制造商达到汽车的严格要求，提高设备的可靠性，增强最终用户的便利性和满意度。利用过电流、过电压和ESD协同保护，可以减少元件数量，提高电子元器件和网络的效率和可靠性。
