当原边开关管S1及S2均开通时，能量储存在输入滤波电感中，同时输出整流管处于关断态。当开关管S1及S2中任一个开关管关断时，储存能量通过原边绕组传输到副边。由于变换器的对称工作，变压器磁通得以复位平衡。
为使输入电感伏秒积平衡，必须满足（1）
Vinmax≤
VB(1－Dmin) （1）
假定变压器匝比为1∶1，最大输入电压为170V，则输出电压为DC 200V时占空比为0.15，输出电压为DC 475V时占空比为0.5。如图5所示，主开关管上的电压应力为2VB。当输出电压为DC 400V时，开关管电压应力是DC 800V，这一电压应力相当高。而且，由于传输电缆和感应耦合器的漏感，器件电压应力可能会更高。为了限制器件最大电压应力，可以采用图5所示的无损吸收电路。但无论是在哪种情况下，都必须采用1200V电压定额的器件。因高耐压的MOSFET的导通电阻较高，导通损耗就会很大。因而，要考虑采用低导通压降的高压IGBT。但IGBT器件开关损耗也限制了开关频率的提高。
开关管的平均电流为
ISavg=
ILavg （2）
对于1.5kW功率等级，输入电流有效值为15A，平均开关电流是13A，峰值电流为22A，需要电流定额至少为30A的开关器件。尽管这个方案提供了比较简单的单级功率变换，但也存在一些缺陷，如半导体器件承受的电压应力较高、输出电压调节性能差，输出电流纹波大。
为了降低器件的开关损耗，可以采用图5所示的软开关电路。给MOSFET设计的关断延时确保了IGBT的ZVS关断。在电流上升模式中，MOSFET分担了输出滤波电流，其电压应力为IGBT的一半。从而，可以采用600V的器件。同时，因关断损耗的降低，开关频率得以提高。
另一个降低器件电压定额的方案是采用两级变换结构。前级PFC校正环节可以采用带有软开关功能的Boost变换器，允许高频工作。后级DC/DC功率变换级，可以采用半桥串联谐振变换器，提供高频电流链。图7给出了适用于充电模式1的两级功率变换电路结构图。

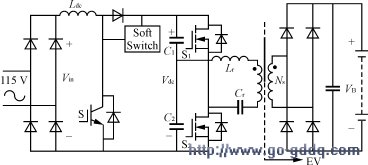

图7 充电模式1采用的两级功率变换电路结构
若输入电网电压是AC 115V，为了降低DC/DC变换器的电流定额，输出电压可以提升到DC 450V。这样Boost级功率开关管可以采用500～600V的MOSFET，半桥变换器的开关器件可以采用300～400V的MOSFET。由于采用半桥工作，感应耦合器可以采用1∶2的匝比。若原边绕组为4匝，则副边绕组为8匝。Boost开关管的电流定额是30A，而半桥变换器开关管的电流定额是20A。
4.2 充电模式2
这是电动汽车的一种正常充电模式，充电过程一般在家庭和公共场所进行，要求给使用者提供良好的使用界面。
充电模式2的充电功率等级是6.6kW。230V/30A规格的标准电网电源足以给这种负载供电。其典型的充电时间为5～8h。

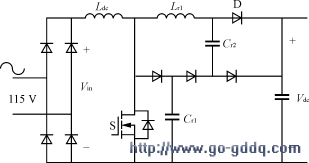

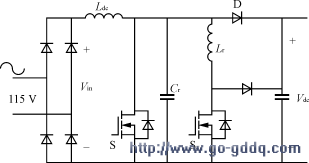

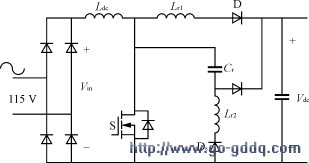

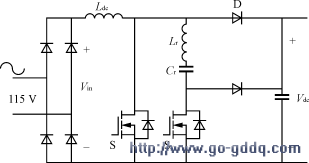

与充电模式1中充电功率变换器相类似，充电模式2也可采用单级AC/DC变换器。但由于带PFC功能的单级变换器，开关管的峰值电流很高，因而最好采用两级变换器。其中，PFC级可采用传统的Boost升压型电路，开关管采用软开关或硬开关均可。但为了提高效率，更倾向于选择软开关Boost变换器。图8给出两种采用无损吸收电路的软开管Boost变换器主电路功率级。图9给出两种采用有源开关辅助电路的软开管Boost变换器功率级[7][8]。
(a) 无损吸收电路之一
(b) 无损吸收电路之二
图8 采用无损吸收电路的软开管Boost变换器
(a) ZCT
(b) ZVT
图9 采用有源开关辅助电路的软开管Boost变换器功率级
若电网输入电压为230V，则输出电压可以调节到400V以上。这使得后级变换器的设计变得容易，感应耦合器可以取1∶1的匝比。因此，如果电池最高电压为400V，则前级输出电压可以采用DC450V。
与采用带附加有源开关辅助电路的软开管Boost变换器功率级相比，无损吸收软开管Boost变换器功率级因无需有源器件，因而更具优势。特别是图8(b)，因其开关管的关断dv/dt得到了控制，开通为零电压开通，且主开关管上的电压应力为输出电压，因而整机性能得到大大改进。图10给出无损吸收电路的典型波形。
图10 无损吸收电路的典型波形
对于6.6kW的功率定额，450V的输出电压，需要采用600V/60A的MOSFET。可根据应用场合需要，整机设计可选择单模块或多模块并联方案。
对于后级DC/DC变换器，由于输入输出均为容性滤波器，因此，只有具有电流源特性的高频变换器适用。以下几种有大电感与变压器原边相串联的拓扑适合采用。其中一种形式是图11所示的全桥型变换器。

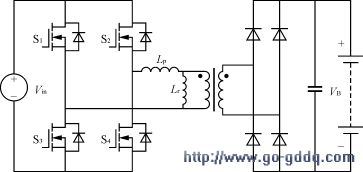

图11 全桥型充电变换器
原边电路中采用串联电感，从而感应耦合器的漏感被有效利用起来，磁化电感也可利用来扩大变换器ZVS的工作范围。对于450V的输入总线电压，可以采用1∶1的匝比，也即原边绕组和副边绕组均采用4匝线圈。
桥式结构的变换器拓扑的缺点之一是峰值电流较高，特别在低压输入时峰值特别高。此外对应轻载时，变换器进入断续工作状态，主开关管的开通损耗增加，调节特性变差。因而，通常要保证一个最小负载电流，确保ZVS。
另一类具有高频电流源特性的变换器拓扑是谐振变换器。文献[8]对这些变换器拓扑进行了分类，分为电流型和电压型。在电流型变换器中，变换器由电流源供电。在这类拓扑中，电流得到有效的控制。但其缺陷是开关管上承受的电压未得到有效控制。因为，大多数功率器件对过流的承受能力比过压的承受能力要强。
