b．横摆角速度传感器
横摆角速度传感器检测汽车沿垂直轴的偏转，该偏转的大小代表汽车的稳定程度。如果偏转角速度达到一个阈值，说明汽车发生测滑或者甩尾的危险工况，则触发ESP控制。当车绕垂直方向轴线偏转时，传感器内的微音叉的振动平面发生变化，通过输出信号的变化计算横摆角速度。

c．纵向/横向加速度传感器
ESP中的加速度传感器有沿汽车前进方向的纵向加速度传感器和垂直于前进方向的横向加速度传感器，基本原理相 同，只是成90°夹角安装。ESP一般使用微机械式加速度传感器，在传感器内部，一小片致密物质连接在一个可以移动的悬臂上，可以反映出汽车的纵向/横向 加速度的大小，其输出在静态时为2.5V左右，正的加速度对应正的电压变化，负的加速度对应负的电压变化，每1.0～1.4V对应1g的加速度变化，具体 参数因传感器不同而有所不同。

d．轮速传感器
在汽车上检测轮速信号时，最常用的传感器是电磁感应式传感器，一般做法是将传感器安装在车轮总成的非旋转部分（如转向节或 轴头）上，与随车轮一起转动的导磁材料制成的齿圈相对。当齿圈相对传感器转动时，由于磁阻的变化，在传感器上激励出交变电压信号，这种交变电压的频率与车 轮转速成正比， ECU采用专门的信号处理电路将传感器信号转换为同频率的方波，再通过测量方波的频率或周期来计算车轮转速。

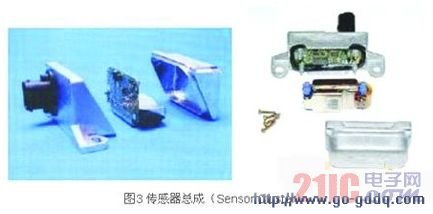

最初的ESP系统中纵向/横向加速度传感器和横摆角速度传感器都是单独实现的，现在基本都使用了传感器总成（Sensor Cluster）的模式，将这3个传感器设计为一体，通过CAN总线与ECU通讯。如图3为SIMENS VDO公司和BEI公司生产的传感器总成。

博世公司为了增加新的ESP功能和为了更好的控制整车的稳定性系统，如山地保持控制（HHC）和线控（SbW），提出了模块化的HW和SW概念，开发了第三代高度灵活和低成本的慢性传感器总成DRS MM3.x。

ESP常用传感器接口设计

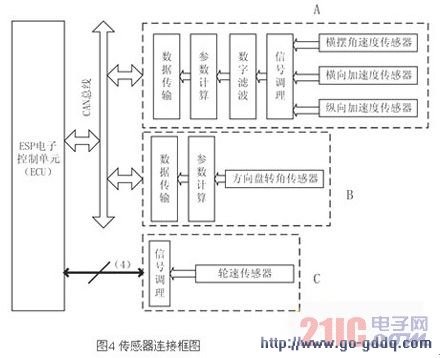

本 文所作设计的框图如图4所示。在图中，方向盘转角传感器信号经微控制器处理后，通过CAN总线发送给ECU（图4中B）；横摆角速度传感器、纵向/横向传 感器由于信号特点和安装位置类似，故设计在同一个模块内（图4中A）；由于ESP对轮速传感器信号的实时性要求较高，故经过信号调理后，直接送入 ECU（图4中C）。在图4的A和B中，需要微处理器对信号进行处理并通过CAN总线传送数据，本文选用Infineon公司的SAK-C164CI。该 芯片是专为汽车应用而设计，内置AD转换器、输入信号捕捉、正交解码器，运算速度快，非常适合ESP的传感器信号处理。
