2．3 系统软件设计
系统软件设计分为主程序、CAN通信、数据采集处理和数据显示等4个模块。主程序模块通过调用各个子模块程序来处理数据处理：CAN通信模块负责发送和接收数据；数据采集及处理模块完成对各种类型数据的采集以及计算；数据显示模块将车速、油压以及信号灯等信息显示在仪表上。

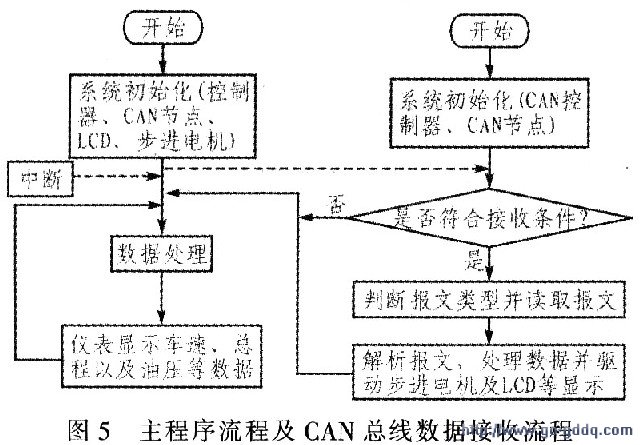

图5为系统主程序流程，该系统主程序流程分为：
1)系统初始化。系统初始化主要包括初始化系统时钟、CAN节点、LCD液晶屏、步进电机等，并使能CAN中断，设置CAN屏蔽码和验收码。CAN节点初始化主要是初始化CAN控制器并中断CAN控制器：
2)读取传感器以及CAN总线数据，并驱动指针以及LCD等显示，同时等待CAN接收中断。
3)CAN接收中断产生，进入接收中断子程序读取数据。判断数据是否符合数据接收条件，如果符合，则接收数据。此过程逐位比较接收到的29位标识符与验收码、屏蔽码，只有标识符相应位与验收码相应位相同，系统才开始接收数据。
4)处理器将接收的报文进行解析，提取需要的数据并进行处理。处理器对传感器传来的数据和CAN总线读取的数据进行处理计算，得到相应的指针驱动参数，计算出指针转角，并根据初始化的步进电机的参数计算出指针转动速度。指针转动速度与相应的参数变化速度成正比。同时计算出车辆行驶里程并累加到总路程上。
5)处理器将包含车辆工况的一组脉冲序列发送至步进电机驱动器，驱动器驱动步进电机以微步方式转动，指示出相应的发动机转速、车速、水温以及油压等；处理器将包含车辆总路程等信息的数据发送至LCD控制器，控制器控制LCD显示相应的总路程等：处理器改变相应的I／O引脚状态直接点亮／关闭相应的指示灯。
2．4 故障显示
该仪表能够从CAN总线接收故障代码并对故障代码进行解析，与预先写入的故障码比对后找到对应的故障信息并显示在LCD屏幕上。每一类型的数据都有特定的数据帧ID，系统根据帧ID判断故障产生的位置。如果收到的是单帧故障，则系统来提取总字节数和总包数；如果收到的是多帧故障，系统则连续提取故障诊断报文至特定的字节，然后根据故障代码查找故障类型。
3 结束语
在研究CAN总线和SAE J1939协议的基础上，设计CAN总线汽车仪表。该设计充分利用LM3S2948以及VID6606的功能，较大程度上降低了系统外围电路的设计以及成本。多次实车试验结果表明，相对于常规仪表，该CAN总线仪表具有以下优点：抗干扰能力强，传输速率高，能够保证数据有效、快速、稳定地传输；减少车身布线，硬件方案软件化实现，简化了设计，降低了成本；及时、直观地查看车辆故障；CAN总线将整车构成一个网络系统，能够提升系统的灵活性，方便地增加设备，扩大了可开发的空间。
