自上世纪80年代开始逐步在民用车辆上采用之后，安全气囊时下已经成为了非常重要的汽车被动安全设备，安全气囊的数量已经成为衡量车辆安全性的参照之一，安全气囊的结构和原理到底怎样?安全气囊需要什么条件才能打开?它有哪些缺点?在使用的过程中需要注意什么?下面就为大家一一解说。

　　安全气囊的原理及结构

　　安全气囊是“辅助约束系统”(SRS)的一部分，主要是为了防止汽车碰撞时车内乘员和车内部件间发生碰撞而造成的伤害，它通常是作为安全带的辅助安全装置出现，二者共同作用。安全气囊的保护原理是：当汽车遭受一定碰撞力量以后，气囊系统就会引发某种类似微量炸药爆炸的化学反应，隐藏在车内的安全气囊就在瞬间充气弹出，在乘员的身体与车内零部件碰撞之前能及时到位，在人体接触到安全气囊时，安全气囊通过气囊表面的气孔开始排气，从而起到铺垫作用，减轻身体所受冲击力，最终达到减轻乘员伤害的效果。

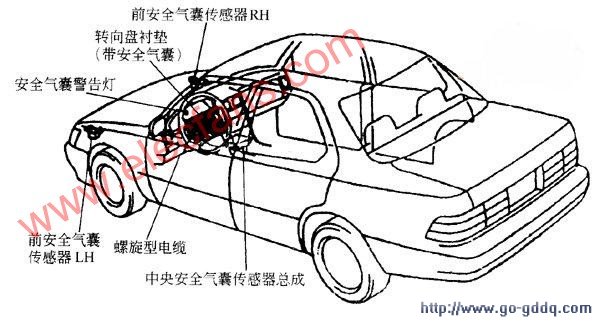

　　通常车型的安全气囊系统结构示意图

　　常用的汽车安全气囊系统由碰撞传感器、控制模块(ECU)、气体发生器及气囊等组成，下面逐一为大家介绍这几个主要组成部分。

　　安全气囊系统传感器

　　安全气囊传感器一般也称碰撞传感器，按照用途的不同，碰撞传感器分为触发碰撞传感器和防护碰撞传感器。触发碰撞传感器也称为碰撞强度传感器，用于检测碰撞时的加速度变化，并将碰撞信号传给气囊电脑，作为气囊电脑的触发信号;防护碰撞传感器也称为安全碰撞传感器，它与触发碰撞传感器串联，用于防止气囊误爆。

　　按照结构的不同，碰撞传感器还可分为机电式碰撞传感器、电子式碰撞传感器以及机械式碰撞传感器。防护碰撞传感器一般采用电子式结构，触发碰撞传感器一般采用机电结合式结构或机械式结构。机电结合式碰撞传感器是利用机械的运动(滚动或转动)来控制电气触点动作，再由触点断开和闭合来控制气囊电路的接通和切断，常见的有滚球式和偏心锤式碰撞传感器。电子式碰撞传感器没有电气触点，目前常用的有电阻应变式和压电效应式两种。机械式碰撞传感器常见的有水银开关式，它是利用水银导电的特性来控制气囊电路的接通和切断。

　　安装在发动机舱前纵梁上面的气囊碰撞传感器，以机电式居多

　　控制模块(ECU)

　　对于早期的汽车，一般设有多个触发碰撞传感器，安装位置一般在车身的前部和中部，例如车身两侧的翼子板内侧、前照灯支架下面以及发动机散热器支架两侧等部位。随着碰撞传感器制造技术的发展，有些汽车将触发碰撞传感器安装在气囊系统ECU内。防护碰撞传感器一般都与气囊系统ECU组装在一起，多数安装在驾驶舱内中央控制台下面。ECU是气囊系统的核心部件，大多安装在驾驶舱内中央控制台下面。

　　大多数气囊控制模块(ECU)都安装在车身中部靠近挡把的位置

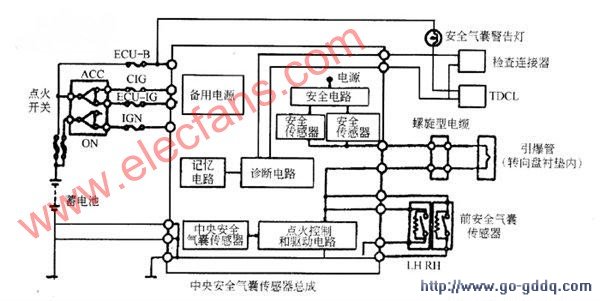

　　典型的气囊系统控制电路示意图
