一辆行驶里程约1.5万km、配置1.8T发动机(CEA)的大众途观。该车行驶一段时间后,安全气囊灯就会点亮报警且进站维修过多次,但是每次出站一段时间后故障再现。
故障诊断:首先连接诊断仪VAS6150B,进入安全气囊系统,读取故障码,故障码为驾驶员侧侧面安全气囊引爆装置N199对地短路,静态。

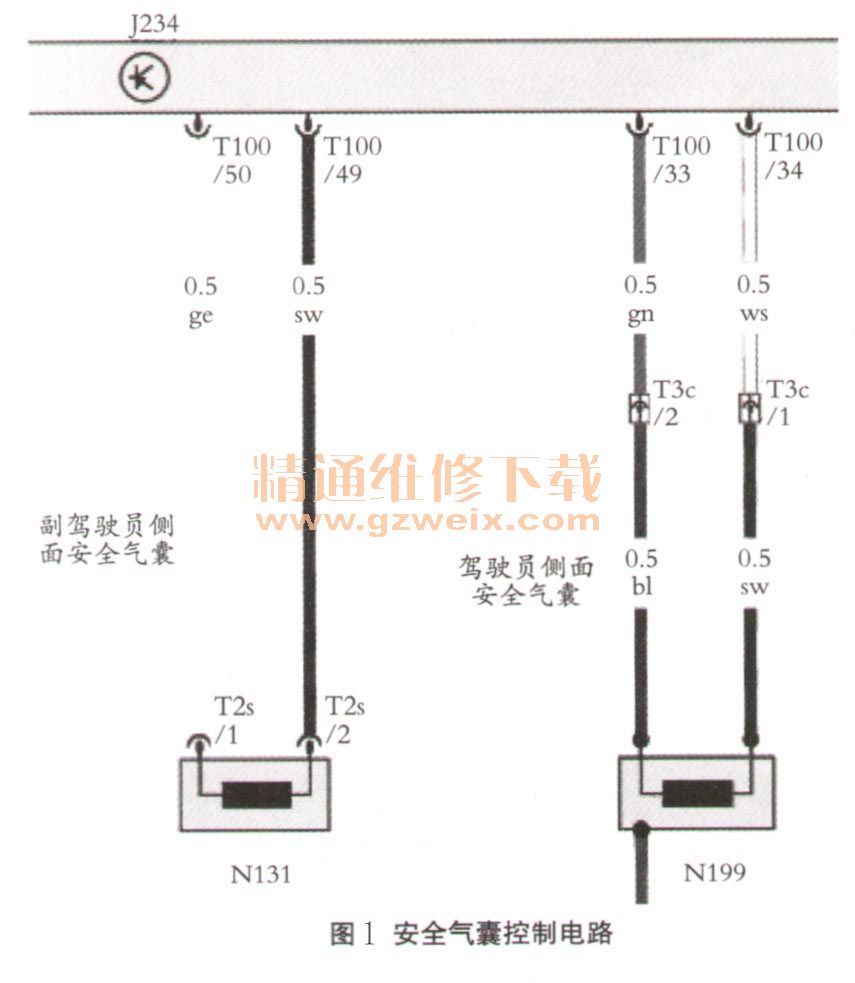

根据故障码首先看看相关元件的电路图(如图1所示)并分析故障。由图1可以看出,N199上共有3根线,除棕色的线接地之外,另两根为气囊爆发的信号线路,都直接连接至控制单元内部,引脚分别是33号脚和34号脚,一旦安全气囊需要爆发,33号脚和34号脚就为N199提供一个电流信号,并构成回路,于是N199被触发引爆,从而保证车内人员的安全。现在故障码报N199对地短路,故障指向也非常简单,可以怀疑点不外乎:
(1) N199本身内部问题,导致两根引爆线与搭铁线短路。
(2) N199至J234的两根引爆线路中出现对地短路等情况。
(3)J235控制单元出现故障所致。
根据3个可疑点进一步分析:安全气囊控制单元本身故障的话,则用诊断仪应该无法清除相应的故障码,但是笔者为了验证思路是否正确,在安全气囊故障码能清除时,拔掉N199的插头,此时再次读取故障码,则故障码马上变为驾驶员侧侧面安全气囊引爆装置—N199电阻过大,由此说明J234能正确识别N199的状态,因此J234本身故障的可能性可以排除了。
而安全气囊本身是否存在着故障,根据笔者的经验,该故障概率基本没有,笔者从事大众品牌十几年,还从未遇到原车安全气囊出现问题的且由于安全气囊本身无法测量,因此接下来只有从第二个原因来入手了。

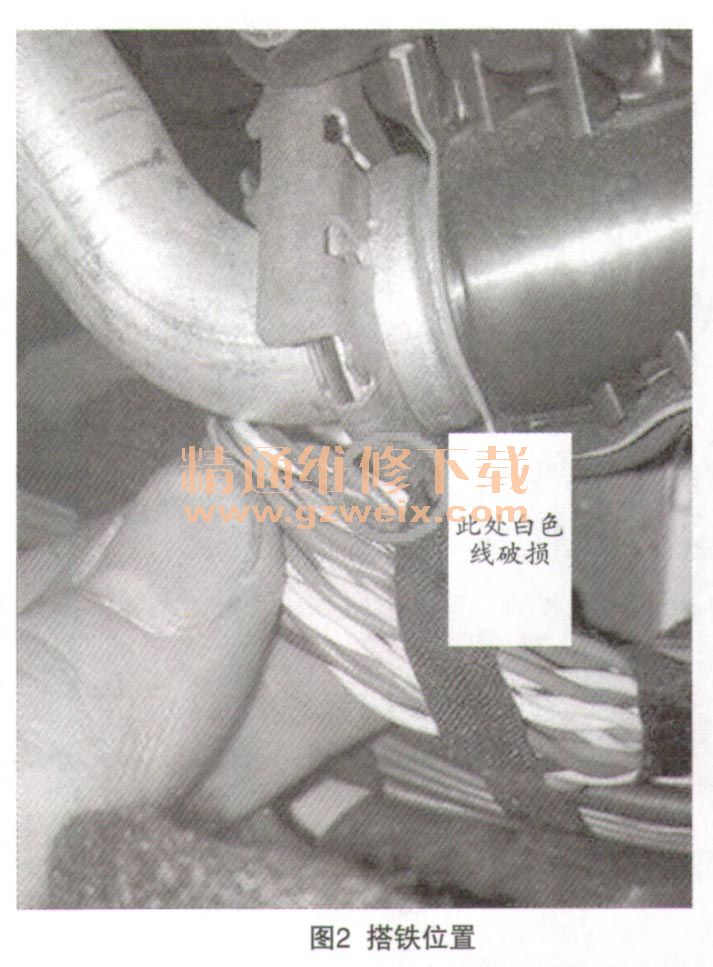

对第二个原因的检查没有任何捷径可走,只有按照N199的线路走向,一点点去检查相关线路是否存在异常情况。拆下驾驶侧座椅后,沿着N199的插头顺着线束检查,终于在J234至T2C插头之间发现了故障点(如图2所示),该处线束和车身固定铁架之间存在干涉,其中白色导线已经露出来铜丝导致搭铁。
故障排除:重新包扎该白色线路,再将该线束与铁架之间隔开,固定好之后,确保线束不会再与铁架摩擦,试车一个星期,客户反映故障不再出现,至此故障排除。
相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
