为了让 电子 爱好者和电子DIY发烧友能够自己制作简易的 LED 节能灯 ,这里为朋友们奉献一款LED节能灯的制作资料和 LED灯 的简易制作过程包含LED节能灯制作 电路 图，以下是38LED灯的制作电路图：

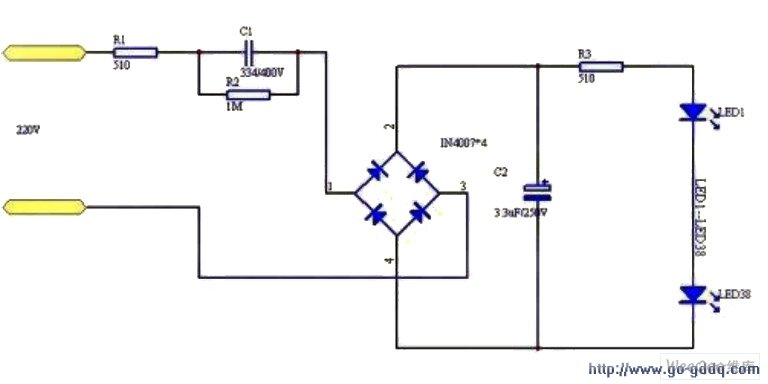

图 1

　　图1是一款LED 灯杯 的实用电路图,该灯使用 220V 电源 供电,220V交流电经C1降压电容降压后经全整流再通过C2滤波后经限流 电阻 R3给串联的38颗LED提供 恒流电源 .LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是 滤波电容 ,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点: 恒流源 ,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在 400V 以上的 涤纶电容 或C BB 电容,滤波电容要用耐压 250v 以上.此电路适合驱动20-40只20mA的LED.  图2是电路板图PCB。

图 2

　　 这中圆形的板子手工制作比较麻烦，建议买成品板。  以下给大家介绍制作全过程：

全文PDF下载： LED节能灯具制作全过程(图解).pdf
