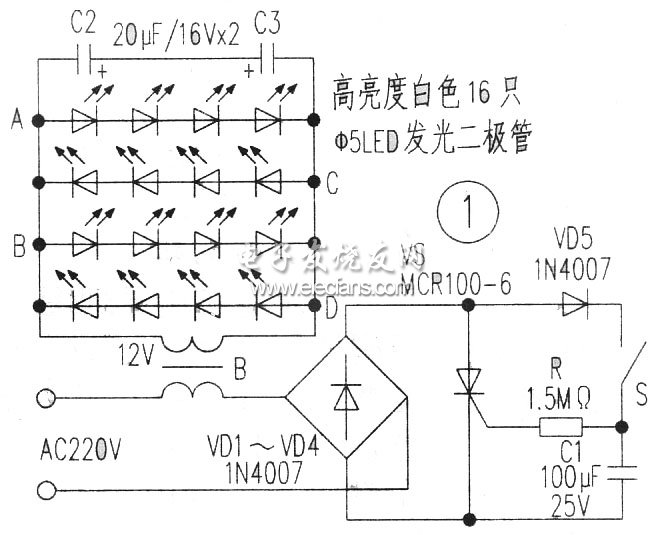

笔者制作了一个交流LED节能延时开关灯，用了一个带插座的电视天线放大器电源盒，一个H型节能灯线路板，外加六个元件和16只Φ3mm白色高亮度发光二极管焊接而成，电路如图1所示。

　　一、工作原理

　　按下按键S，AC220V市电通过小变压器B初级线圈、桥式整流二极管VD1～VD4、隔离二极管VD5，对电容器C1快速充电，同时经限流电阻R给单向可控硅VS输入触发电流，使Vs导通，这时变压器B次级输出12v交流电，点亮LED发光二极管。当开关s断开时，电容C1放电，可控硅Vs继续导通，经过延时段时间后，电压下降到不能维持VS导通时，在交流电过零时VS关断，变压器B的电源被切断，LED发光二极管熄灭，此时电路本身不再耗电。发光二极管点亮时间，主要由电容C1和电阻R的参数决定。

　　LED发光二极管完全工作在交流电路中，因为交流电有正半周和负半周，所以16只发光二极管分成四组，每组4只串联，四组并联在电路中，两组正接，两组反接。在正半周时，A、B导通，负半周时C、D导通。LED交流驱动，轮流导通，有利于散热又增加寿命。由于发光二极管有数ms余辉，所以看不见光辉的闪烁。为避免开灯瞬间较大电流冲击发光二极管，把两只电解电容C2、c3反接成无极性电容，并联在发光二极管电路中，要求电容的耐压高于12v。

　　二、元件与制作

　　1. 带插座的电视天线放大器的电源盒留下小变压器，其余元件全部拆除。H型节能灯的线路板留下整流部分，其余全拆除。新添的座件型号、参数见图1标注。然后按要求焊好。注意-应在电路板的适当处焊一个大锡点作开关的固点，在电源夹缝里插上一片磷铜片作开关的动点(参见图2)。

　　2.把线路板插入电源盒内侧面，接好线。在电源盒盖上适当位置贴上一层白色锡纸作反光用。在锡纸上打16个孔，以刚好插进16只Φ3mm发光二极管为准。

　　3.在盒盖后面打一个比Φ5mm稍大一点的孔，插上一只Φ5mm废发光二极管头向外，作按键用。注意此按键一定要对准作为动点的磷铜片，它就是LED节能延时灯的开关。

　　该电路简单易制，如果焊接无误，无需调试就能正常使用。按图1中电容c和电阻R的参数，可延时4分多钟。如把100uF电容换成4700uF，则可延时一小时以上。
