摘要  提出了以双路TMS320F2812为核心，接收解调ZPW-2000A的FSK信号。前端通过信号调理，利用DSP内部的AD对FSK信号采样。经过FFT变换解调出栽频频率、Z—FFT解调低频频率，以及通过DSP的SPI口。对两路解调出的信号进行比较，若一致，则输出。该设计采用双机热备，使系统的工作可靠性更强。结果证明，系统有较高的频率分辨率和实时性。
关键词  DSP；FSK；ZPW-2000A

    随着轨道交通的发展，列车运行速度逐年提高，列车在行车区间的通过能力和安全运行，对整个铁路网的高效和正常运行起着重要作用。轨道电路中发码设备向机车提供行车指令信息，因此，接收系统解调的正确性与实时性，就成为保障机车安全行驶的重要因素。
    国内铁路机车行车指令主要采用移频信号传输，即频移键控信号(FSK)，该信号具有相位连续和非线性调制等特点，实现实时高精度的检测具有较大困难。传统FSK信号解调采用检周期的时域处理法，此方法主要存在频率分辨率低、实时性差等问题，很难达到要求的解调精度。随着数字频率解调技术的发展和DSP的应用，为FSK信号的精确解调提供有效而可靠的途径。
    文中采用了单片DSP器件TMS32F2812，通过对轨道移频信号解调算法的研究，使设计系统具有集成度高、实时性好、抗干扰能力强和可靠性高等优点。

1 系统的整体设计
    系统采用了TMS32F2812处理芯片，主频高达150 MHz，时钟周期为6．67 ns。2×8的ADC转换通道。SPI串口。两个1 kb×16 SARAM等模块，这些模块易于实现ADC的采样、主从控制芯片的数据交换和FFT变换所需要的大容量SARAM空间。

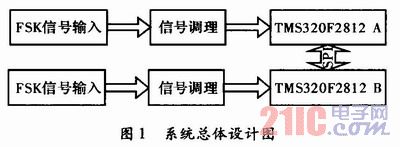

    本系统总体设计如图1所示。采用双机热备，两路同时对调理后的FSK信号采样和解调，比较一致输出，这样可提高系统的可靠性。

2 主要技术实现
2．1 信号调理

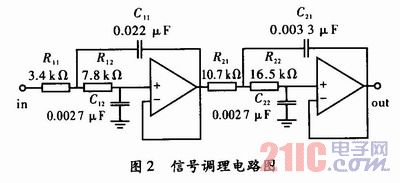

    信号调理主要用低通滤波器，低通滤波器的设计使用的是MicroChip滤波器设计的软件FilterLab，该软件只需输入通带频率和滤波器的阶数，就可以生成相应的电路图，省去了滤波器设计中复杂的运算。图2所示是FilterLab软件生成的Butterworth低通滤波器，阶数为4，通带频率为4 000 Hz，图中给出了滤波器电容电阻的建议取值。
