基于ArcGIS的气象电子显示屏管理系统研发
来源:本站整理  作者:佚名  2011-04-18 17:01:10



摘要  陕西省气象电子显示屏管理系统,将多种气象信息化服务产品与电子显示屏相结合,通过以ArcGIS技术为依托,利用图形化操作方式进行系统功能开发,实现了对陕西省内所属气象电子显示屏体系化管理的目的。
关键词  ArcGIS;电子显示屏;气象管理

    近年来,ArcGIS技术对于气象学的重要性已经被普遍接受。美国国家天气服务中心将ArcGIS用于天气服务和互联网上的天气信息发布。印度中尺度预报国家中心将预报模式与GIS结合,利用GIS的可视化和空间分析功能制作天气图和天气发布。

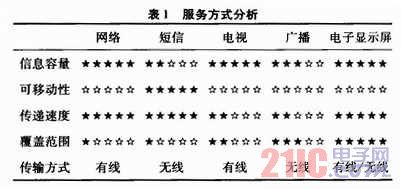

    随着气象信息需求的不断扩大,电子显示屏作为传统信息发布手段的延伸,在各行各业中快速发展,与气象部门以往的信息发布渠道相比,有着明显的优势,如表1所示,表中的五角星表示服务优劣情况。陕西省气象局目前已在全省各地区建成并投入使用1860块气象电子显示屏。但这些气象电子显示屏缺乏体系化的省市联动机制,无法满足省、地、县三级信息发布的需要。为了规范气象电子显示屏的后续建设,将气象电子显示屏形成全省统一的体系化管理模式,在保证信息发送实时性的基础上让气象电子显示屏发挥更大的社会效益,基于ArcGIS的气象电子显示屏管理系统应运而生。




1 利用ArcGIS构建气象电子显示屏管理系统
    气象电子显示屏管理系统通过调用ArcGIS提供的ArcIMS和ArcSDE功能来实现对地图进行操作和查询的基本功能,将气象电子显示屏数据看作地理空间数据的属性数据,动态修改气象电子显示屏系统参数的属性文件,并配置图形文件,为用户提供气象信息的空间、属性双向可视化查询。
1.1 地图坐标转换原理及流程
    如何将浏览器中相关元素的坐标位置与现实中的大地坐标位置进行转换,是系统能否实现图形化操作的关键环节,因此必须了解网页坐标转换的基本原理和操作流程。
1.1.1 坐标转换原理
    网页中的一个点,是最小的网页布局单位,其基点为左上角,习惯性用x和y轴坐标定义这个点在二维平面上的位置。该基点的位置为(0,0),基于这个基点,向右x轴值增加,向下y轴值增加。因此网页中4个点的坐标以分辨率为1 024×768的屏幕来算,依次是左上(0,0)左下(0,768)右上(1 024,0)右下(1 024,768)。
1.1.2 坐标转换流程
    地图坐标采用国内目前行业应用广泛的d_bei-jing1954坐标系,当在网页中发布调用地图显示请求后,通过ArcIMS服务器找到相应地图的axl配置文件后,获得与网页大小相同的4个坐标点。由ArcIMS请求ArcGIS生成该位置的地图信息后,渲染成指定格式图片,并将该图片存放位置传回给网页,网页收到该地址后,直接加载该图片显示。
1.1.3 坐标转换实现

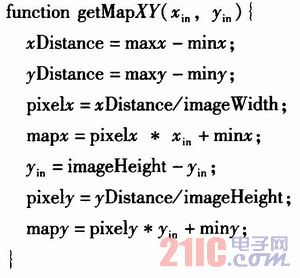

    鼠标在网页中移动,可以通过脚本取得鼠标的网页坐标即x轴和y轴坐标,而此时在网页中显示的这张地图4个点的实际坐标已经通过Ac-rIMS在生成地图时传回给浏览器。因此,根据比例计算,可以得到当前鼠标位置所在点的地图实际坐标。xin,yin是网页中点的x轴y轴坐标,xDistance,yDistance是用地图坐标算出的经度距离,纬度距离,pixelx,pixely就是实际坐标算出比例。部分代码如下
    同理可进行坐标的双向转换。
