流行的串行协议
以太网（ 1吉比特以太网和10吉比特以太网，或XAUI ）和PCI Express是最流行的通信协议。这些协议的每一个都从并行总线接口发展成串行接口，以跟上日益增加的数据传输速率。这些流行的协议共享物理编码子层中的公共块。例如，它们都使用8b/10b编码。 8b/10b编码提供了非常好的直流平衡，最多5个全0或全1并有良好的跳变密度。这些都有助于提高传输的可靠性。如图2所示，在莱迪思的ECP2M和ECP3器件中的嵌入式ASIC模块包含了PMA和PMD以及PCS公共块，例如，链接同步块和8b/10b编码器/解码器。

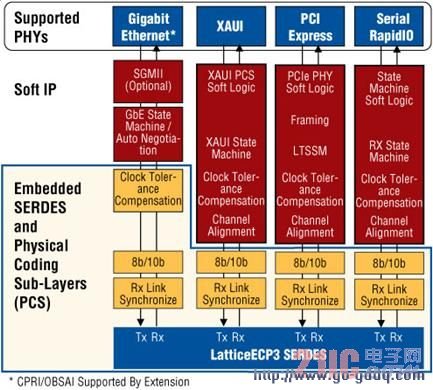

图2 LatticeECP3支持流行的串行协议
Ethernet
以太网是使用最广泛的通信协议。以太网的数据传输速率已经从10 Mbps发展至100 Mbps，又发展至1吉比特（ 1000 Mbps ），继而又发展多吉比特范围： 10 Gbps 、 40 Gbps和100 Gbps。随着数据传输率的发展，链路已经从并行接口（MII、 GMII ）发展到串行链路（GE、SGMII 、 XAUI等） 。
LatticeECP3系列完全符合吉比特以太网和10吉比特以太网协议。该SERDES是符合针对1000 BASE-X吉比特以太网的IEEE 802.3z规范和针对10吉比特以太网XAUI 的IEEE 802.3-2005规范。如图2所示，LatticeECP3器件支持嵌入SERDES和其他块的以太网物理层，如链路同步、在器件中8b/10b编码/解码以及时钟容限补偿的ASIC模块。将莱迪思的GE/ SGMII PCS和MAC IP组合在一起时 ，LatticeECP3为用户提供了一个完全集成的、完全兼容吉比特以太网的解决方案。
LatticeECP3 SERDES超过了由IEEE 802.3-2005规范针对XAUI定义的抖动规格。莱迪思的XAUI IP和10吉比特以太网MAC IP内核提供一个完全集成的，完全符合10吉比特以太网的平台。LatticeECP3是完全符合支持1吉比特和10吉比特以太网的业界最低成本的FPGA.
PCI Express
PCI Express是下一代外围组件互连（ PCI ）标准。该PCI Express协议是为了解决日益增加的带宽需求，通过电缆或针对扩展卡的连接器插槽、提供一个可升级的、芯片之间点对点的串行连接，同时保持与传统的PCI在软件层相兼容。
单个PCI Express串行链路是双单工连接，规定每个链路为2.5Gbps的速率（5Gbps或更高的速率，针对2.0版和以后的规范），可以构成x1、x2、x4、x8 ， x12 ， x16和x32链路宽度，以实现更大的带宽。串行实现是便宜的，可以进一步推动延伸长度、减轻共模噪声、关注现有源同步并行接口（如常规的PCI ）的相偏 ，并减少需要连接通道的总数。LatticeECP3 SERDES完全符合PCI Express 1.1版的抖动规范。与莱迪思的PCI Express端点控制器IP相结合 ，为设计人员提供了一种低成本的PCI Express平台。
