高性能FPGA中的高速SERDES接口
来源:本站整理  作者:佚名  2011-05-03 16:33:43

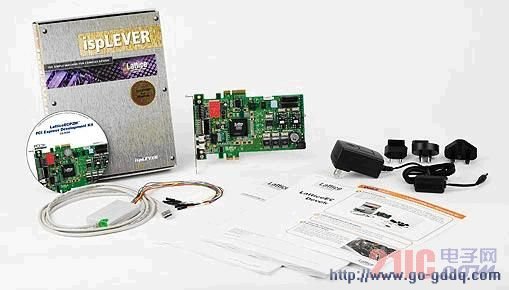

  莱迪思还为设计人员提供了完整的PCI Express开发套件。如图3所示,莱迪思的PCI Express开发套件是一个完全集成的开发平台,提供了一个完整的硬件/软件开发环境,以加速评估PCI Express技术。该套件包括PCI Express系统设计所需的各种元件,其中包括莱迪思的PCI Express端点IP核、 RTL源代码、项目指南和几个演示文件,从控制到数据的应用、驱动程序、图形用户界面及一块评估电路板。

Lattice PCI Express开发套件

图3 LattICe PCI Express开发套件

  无线协议:CPRI 与 OBSAI

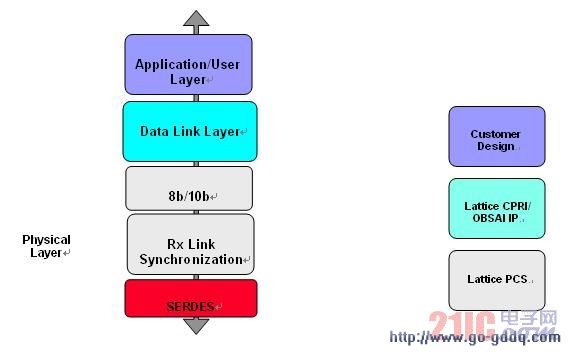

  通用公共无线接口( CPRI )和开放基站架构组织( OBSAI等)是针对无线基础设施的两种流行的基于分组的协议标准。LatticeECP3 SERDES也支持这些标准。如图4所示, LatticeECP3 的SERDES /PCS ASIC模块支持CPRI / OBSAI物理层。莱迪思还提供完全支持各自协议栈的CPRI ( 3.0规范)和OBSAI等( OBSAI-RP3 - 01 )的IP核。

用LatticeECP3支持CPRI/OBSAI协议栈

图4 用LatticeECP3支持CPRI/OBSAI协议栈

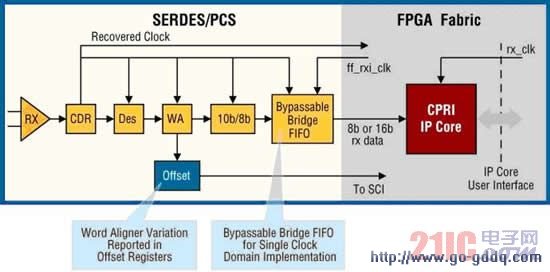

  此外, LatticeECP3 SERDES还支持针对实现多跳的低延迟变化要求。在新的远程无线前端(RRH )拓扑结构中,系统要求能够测量和补偿在多跳情况下发生的延迟变化。为了支持这项工作,非常仔细地设计了ECP3 PCS块,使链路延迟变化确定并一致。此外,字对齐延迟变化也是可测量的,一旦知道这个值,在补偿寄存器中就会得到报告,从而可以进行系统级的补偿。





图5 用ECP3的 SERDES/PCS实现短延迟选择

  SMPTE

  活动图像和电视工程师协会(SMPTE )按照SDI或串行数字接口制定了一套标准。这些标准包括: SMPTE 259M-标准清晰度串行数字接口(SD - SDI)、SMPTE 292M -高清晰度串行数字接口(HD - SDI ) ,以及SMPTE 424M - 3Gbps串行数字接口( 3G-SDI) 。

上一页  [1] [2] [3] [4]  下一页
