1．3 LM3S1138处理器与nRF24L01接口设计

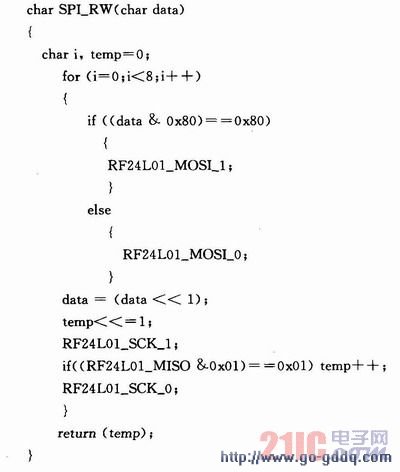

nRF24L01通过4线SPI兼容接口(MOSI，MISO，SCK和CSN)配置，这个接口同时用作写和读缓存数据。本系统利用LM3S1138处理器的4个I／O口就可以对SPI接口进行模拟。SPI接口是一种同步串行通信接口，CSN是芯片选择管脚，当该管脚为低电平时，SPI接口可以通信，反之不能通信。MOSI和MISO为数字传输管脚，MOSI用于数据输入，MISO用于数据输出。SCK为同步时钟，在时钟的上升沿或下降沿数字数据被写入或读出。具体SPI模拟接口的读写代码如下：
其中：RF24L01_MOSI_1代表SPI的MOSI输出高电平，RF24L01_MOSI_O代表SPI的MOSI输出低电平，RF24L01_MISO表示SPI的MISO的输出电平值，RF24L01_SCK_1，RF24L01_SCK_0分别代表SPI时钟输出高电平和低电平。
