基于nRF24L01的钢丝绳无损检测系统
来源:本站整理  作者:佚名  2011-05-27 07:48:17





2 系统软件设计
    通过软件的优化设计,能够将整个硬件系统有机联系起来。在近距离范围内不需要复杂的防干扰算法,只要对数据进行简单的封装就可以。
2.1 数据采集端软件设计

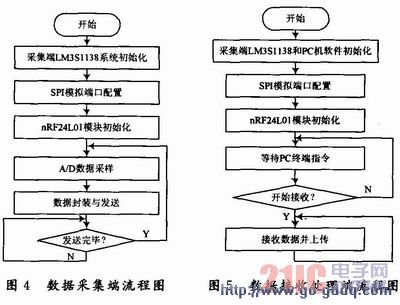

    数据采集端负责数据的采集和无线转发,软件设计部分主要包括:LM3S1138的系统和接口配置,nRF24L01无线模块的初始化,A/D转换,数据的无线转发,具体流程图如4所示。



2.2 数据接收处理端软件设计
    数据接收端的任务是按照PC终端的指令执行数据接收和上传的工作,软件设计部分主要包括:LM3S1138系统和接口配置,nRF24L01无线模块的初始化,PC终端命令解析,数据上传,具体流程图如图5所示。

3 结论
    本文所设计的系统能够和有线系统一样实现无漏点的无损检测,同时该系统具有安装简单,可靠性强,能够应用于各种恶劣工作环境下的钢丝绳无损检测,便于以后进行多点系统集成和统一管理的特点,而且大大降低无损检测系统的成本和缩短施工周期。本文也为钢丝绳无损检测系统提出了一种新的传输方式,具有广阔的应用前景。

上一页  [1] [2] [3] [4]
