介绍了用单片机设计微型电子琴的方法。给出了电路、程序框图及程序。
     关键词：单片机，电子琴，程序
　
　　单片机因其体积小、功能强、价格低廉而得到广泛应用。本文介绍用AT89C51单片机设计微型电子琴的方法，仅需AT89C51最小系统，扩展一组小键盘（这里以4×4键盘为例，可按需要扩展），再加一片LM386做音频小功放，输出到扬声器。电源可由三节5号电池提供。

1设计原理
　　乐音实际上是有固定周期的信号。我们可以用AT89C51的一个定时器（如T1）控制，在P3．4脚上输出方波周期信号，产生乐音。根据不同的按键，调节T1的溢出时间，可输出不同频率的乐音，这样就做出了一台微型电子琴。

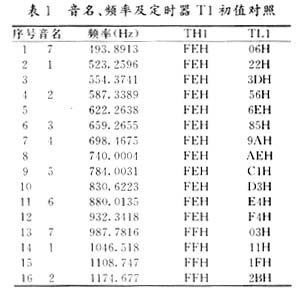

　　每个乐音的音高（频率）是固定的，表1列出了一个8度以及其上下共16个音的音名、频率及定时器T1初值对照（设晶体频率为6MHz），供参考。




2硬件电路设计
　　微型电子琴的电原理图见图1，其中键盘可使用小按键,排成钢琴键盘状（键多时可分为几排），图中还增加了一只按键指示灯（D1）。
3软件设计
　　软件由初始化程序、主程序、定时器1中断服务程序、键盘扫描程序和延时程序组成。

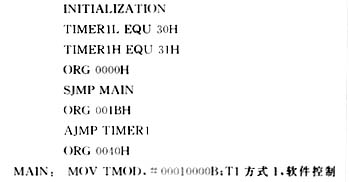

   （1）初始化程序如下：　　

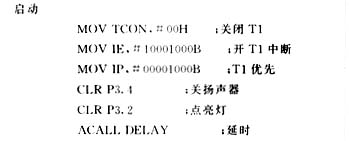

主程序框图见图2。
   （2）主程序：
　




   　CJNE R4，＃00H，
PLAYKEY；判断有无键按下　　
　　CLR TR1　　　；无键按下关闭T1　　
　　SETBP3．2　　　；无键按下熄灭指示灯　　
　　SJMPSTART　　；跳回开始位置
PLAYKEY：CJNE R4，＃20H，K0；有键按下由键值给TIMER1L和TIMER1H赋值
