一、发现问题

      寒冷的冬天刚刚过去不久，转眼间酷热的夏季即将来临。冬天的电热毯，夏天的电风扇，都是让人欢喜又让人忧的东西。比如电热毯在使用时如果忘记关，可能造成火灾，严重时会威胁到人身安全，对于老年人如果关了睡可能等不了多久觉得冷又要开，　　 一、发现问题寒冷的冬天刚刚过去不久，转眼间酷热的夏季即将来临。冬天的电热毯，夏天的电风扇，都是让人欢喜又让人忧的东西。比如电热毯在使用时如果忘记关，可能造成火灾，严重时会威胁到人身安全，对于老年人如果关了睡可能等不了多久觉得冷又要开，现图4 所示窗口，点击选择Enable DataOut选项，观察编程器上的DATA灯VD 8这时应该点亮，依次点选Enable后就不开，且定时长短不能保存，每次用户在使用前都要重新设定。为解决上述的问题，笔者设计了本智能定时器 (见下图)。

　　二、解决问题方案

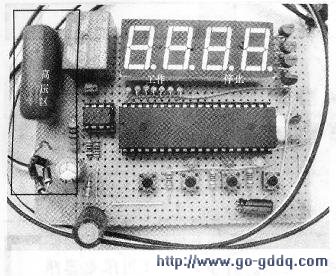

　　上图是笔者用万用板做的实物，其电源电路如下图所示，

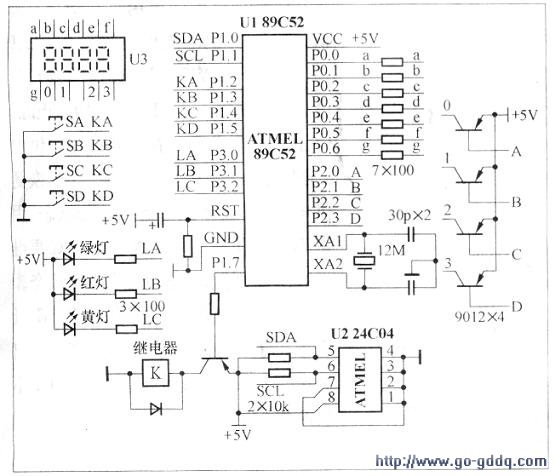

定时器电路如下图所示。

本设计具有以下特点：

　　1.使用AT89C52做微控器，并且由定时器0产生50ms的基准时钟，采用中断方式更新时间，使定时更准确；能实现定时循环，停止与工作的时间在0-99分钟由用户自己设置，增强了使用的灵活性；最小以分为单位计时(因为对电热毯和电风扇没有必要精确到秒)；4位数码管动态扫描，前两位指示一个状态，后两位指示另一个状态。

　　2.分别以3种不同颜色的指示灯指示系统的3个状态，绿灯表示工作(继电器吸合)，数码管的前两位处于以分为单位的倒记时状态；红灯表示停止(继电器没吸合)，数码管的后两位处于以分为单位的倒记时状态；黄灯表示设置初始值状态。方便用户的使用。

　　3.使用ATMEL公司的24CO4作为系统设定值的储存器，防止中途停电或其他原因导致系统复位丢失初值的事件发生。该芯片具有接口简单，使用寿命长的特点。

　　三、软件的实现整个程序使用C语言编写(见本期配刊光盘)，采用模块化程序设计，加有详细的注解，因此有利于感兴趣的朋友阅读。系统的初始值存在24CO4的以20H开始的地址中，上电复位后，首先是系统初始化，然后从24CO4中读取初始值，程序流程分别如下图所示，

其中ml、mO、s1、sO分别存放的是4位数码管显示变量，走时运算只列出了工作状态走时部分，停止部分的程序是相同的，只是变量是sl、sO而已。按键处理部分程序很简单，而且有注释所以其流程图在此就不画出了。流程图中的代码与程序中的代码完全相同。

　　四、使用说明

      系统的操作仅由4个按键控制：

　　SA键：系统工作与停止两个状态的转换，当系统定时没有到切换时，可手动切换。

　　SB键：选人初值设定状态，按此键后第一位数码管开始闪烁。此时按SC键就加1，如果按SD键第二位闪烁表示设置第二位，如此往下即可设定好初值。设定完成后按SA键保存设定值并返回到工作状态，以后开机就会以最近一次的设定值为初始值。

　　SC键：执行加一操作，接SB键后左边第一位数码管开始闪烁。此时按SC键闪烁的数码管就加1，超过9时自动返回0，如果按SD键第二位闪烁表示设置第二位。

　　SD键：设定初始值时充当位选键。

　　在设定初始值时按此键，闪烁的数码管依次向右移动，超过最右端时自动返回到第一位。如此往下即可设定好初值，设定完成后按SA键保存设定值并返回到工作状态，以后开机就会以最近一次的设定值为初始值。如果需要重新设定可按照上述方法设定初值。
