1 概述

　　在应用遥控编、解码芯片时，要求一对芯片的地址完全一致，因此当一个遥控芯片控制多个解码芯片时，需要与地址端连接的多个开关同时辅助动作，以改变地址，使之与解码芯片的地址完全一致，达到遥控的目的。

　　若用微控制器取代编码芯片，就可以使多个开关动作改变输出波形的功能由软件完成，同时，在空闲时让微控制器工作在掉电模式，这样不但操作简便而且节省了能源。

　　为此，我们设计了用廉价单片机AT89C2051代替遥控编码芯片PT2262来实现编码功能的电路，用软件模拟了遥控编码功能。

　　2 PT2262的工作原理

　　2.1 管脚功能

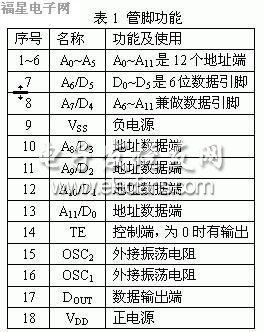

　　PT2262的各管脚功能如表1所示。

　　2.2 位脉冲宽度

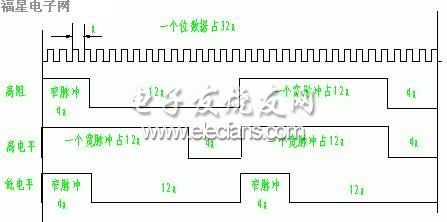

　　PT2262的地址引脚有3种接法，即悬空(高阻态)、高电平及低电平，不同接法的输出波形不同，如图1所示。从图中可知，若振荡周期为a，则窄脉冲的宽度是4a，间隔是12a;宽脉冲的宽度是12a，间隔是4a，从而一个完整的位脉冲宽度是32a。

　　使用时，PT2262振荡电阻大约是与它成对的解码芯片PT2272振荡电阻的4倍，即若取PT2272振荡电阻为470kΩ， PT2262的振荡电阻可取2MkΩ。这种条件下，经多次实验测得PT2262发射的窄脉冲宽度约为250μs，宽脉冲约为750μs，而2组数据之间的间隔约为6ms。

　　图1 PT2262的位脉冲波形

　　2.3 编码方式

　　PT2262共有12个地址端，发射的每一组数据都由12个位脉冲组成，顺序是从A0、A1……到A11，由于每个地址端有3种接法，故数据端输出的波形有312种形式。

　　3 软件设计方法

　　以一片PT2262通过八片PT2272控制8个灯为例进行说明。

　　3.1 复位的处理

　　设计程序时不容忽视的问题是：接上电池的首次复位和正常工作有键被按下时的掉电复位后，程序均从0000H单元运行。因此不同的复位应区别对待。

　　首次复位可认为8个灯都是关着的，而掉电复位应记忆掉电前8个灯的开关状态，以便在按键再次按下时能准确地开、关灯。

　　为了达到这个目的，我们在CPU的RAM中开辟了一个记忆区域，即20H、21H、22H，在这3个字节中存放复位标志。

　　首次复位后写入20H=55H，21H=AAH，22H=00H。其中22H的八位按顺序对应八个灯，当某一个灯被打开时，将其对应位送"1"，被关掉后送"0"。每次复位均要检查21H，22H单元的内容，如果20H=55H，21H=AAH就说明是掉电复位;如果上述条件不成立，就说明是首次复位。由于首次复位时，RAM内容是随机的，因此两个字节的复位标志保证了复位判断的准确性。

　　3.2 地址编码

　　用2EH的8位和2FH的高4位来存储12位地址A0~A11状态，"1"表示高电平，"0"表示低电平。此时，最多可以控制灯的个数为212个。若需利用第三种状态，只需用一个字节的两位表示即可，如"00"、"01"、"10"分别表示高、低电平及高阻态，此时最多可以控制灯的个数为312个。

　　我们设计的是控制8个灯的电路，用两个状态时，单片机输出的A3~A10这9位编码固定不变，从而使8个灯的8片解码器PT2272 的这9个地址端接法完全一致。A0~A2决定了8个灯的地址编码，如表2所示。

　　每种接法与相应接受灯的解码器PT2272一一对应。A11也兼做数据D0位，D0=1时，控制灯开;反之，控制灯关。

　　3.3 键值读取

　　为了节电，程序中设置了一段1毫秒的延时，在1毫秒之内，有键按下则去处理键值，若无键按下，则进入掉电节能状态。

　　处理键值时，为了防止一次按键被重复处理，要等待按键结束后再去处理。

　　键值的处理有两个内容，首先将该按键对应的灯的开关标志位取反。例如，设定标志字节为23H，当按键AN0被按下，就将23H.0取反，并将取反后的结果送A11/D0的存储位 。然后把该按键对应的灯的编码按表2送至A0~A2的存储位。

　　3.4 模拟脉冲

　　发送脉冲程序就是根据2EH，2FH的内容发送连续12个"1"，"0"或高阻数据脉冲。脉冲的宽度是用延时来实现的。在程序中，可编制几段延时子程序，由主程序调用即可。需注意的是，延时时间要通过多次实验，反复调整。

　　4 结束语

　　本系统现已投入使用，它不但结构简单，价格低廉，操作方便，控制准确、灵活，而且节能效果好，弥补了发射芯片的局限性，使其更加智能化、理想化。以此为基础，单片机在遥控系统中的应用将更加广泛。
