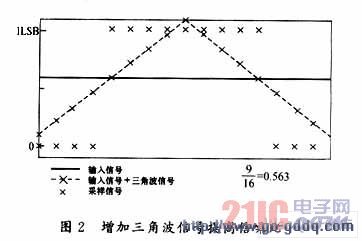

图2中的采样因子K为16，采样值为0.563，得到了比原转换结果更小的量化误差。使用三角波调制过采样技术所增加的信噪比可以表示为：

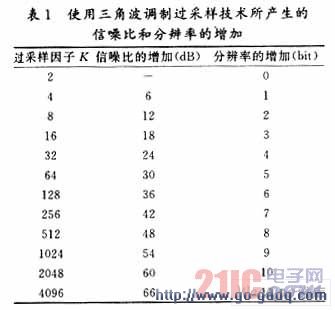

用该法产生的信噪比和分辨率的增加见表1。
使用增加三角波信号的过采样每加一倍过采样速率，就可以增加6 dB的分辨率。然而这种方法需要输入信号与三角波信号不相关，如果不能做到这一点，那信号在一个过采样周期内变化不能超过±0.5 LSB。
4 用TMS320LF2407来实现过采样

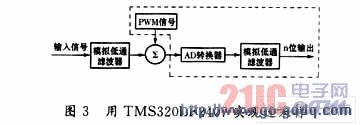

图3为利用TMS320LF2407来实现过采样，虚线框部分都可以用LF2407来实现。PWM信号输出可以用来产生三角波信号，数字滤波和抽取用软件来实现。

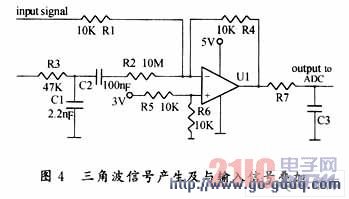

图4为三角波信号产生以及与输入信号叠加的电路图。PWM信号的占空比在0和100％之间。R3和C1作为积分器产生一个0到3V之间的三角波信号输入到运放。输出信号连至ADC的输入。
