摘要 设计基于ML67Q5250和PoE的指纹门禁系统的实现方案，阐述了系统组成结构及工作原理、软硬件设计。该系统具有高速指纹识别、指纹数据保护、以太网供电、结构简单、低功耗、低成本等优点。可以满足指纹门禁系统的需求，具有较好的应用前景。
关键词 ARM；PoE；指纹识别；门禁系统

    提出了一种基于ARM和POE的嵌入式系统的指纹门禁设计方案。该方案以ML67Q5250处理器及其外围模块作为硬件平台，以嵌入式Linux作为操作系统，构成整个系统，该系统应用以太网供电，实现指纹门禁系统的功能，无需专门供电线路，该设计的实现，具有广泛的市场应用前景。

1 系统的结构
    整个系统由4个部分构成，FPS200传感器模块、ML67Q5250指纹识别模块、以太网供电模块、以太网数据通信模块组成硬件电路。软件方面包括Linux嵌入式软件、后台支持软件，实现网络操作，指纹识别和控制，报警提示，电源管理等功能的网络指纹门禁系统。

2 系统的硬件设计
2．1 ML67Q5250指纹识别设计

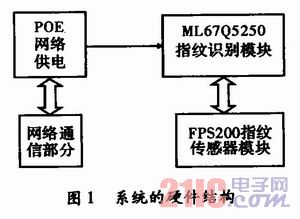

    ML67Q5250微处理器属于ARM7系列，ML67Q5250指纹识别处理器具有快速傅里叶变换功能和高性能的指纹识别处理。采用DFT方式的指纹识别算法，高速识别时间0．8 s以内，高识别精度FAR<0．001％、FRR<1．0％，内置闪存中的可注册指数15个，预定扩展至45个，装备禁止指纹数据错误读出的安全功能，具有可与外部设备连接的各种接口。另外，该处理器能够实现外部存储器控制，可以存储大量的指纹信息，系统的另一个特点是：指纹识别模块通过网络和后台数据库进行通信，该处理器有大量的通用输入输出端口，为以后的功能扩展提供了广阔的空间。应用ML67Q5250软核处理器的解决方案，打造具有综合功能、可配置的缓冲存储系统，为网络指纹门禁系统提供了解决方案。图1是该系统的硬件结构。

    ML67Q5250作为系统CPU，处理传感器模块采集到的指纹信息，通过和数据库中的指纹信息进行比对，实现确认识别的目的。此外，ML67 Q5250具有丰富的外设及I／O，这对今后系统升级提供了便利。
