1．4 有源负载放大电路
有源负载放大电路主要构成元件为晶体管、场效应管及若干电阻，这种放大电路以电流源电路作为有源负载，这样在电源电压不变的情况下，既可获得合适的静态电流，对于交流信号，又可以得到较大的等效电阻，从而提高电压增益。常见电路形式如图4所示。
2 等效电路法在放大电路分析中的应用实例
为了研究等效电路法在实际放大电路分析中的应用，下面以晶体管放大电路分析为例。
2．1 等效电路法的具体应用过程

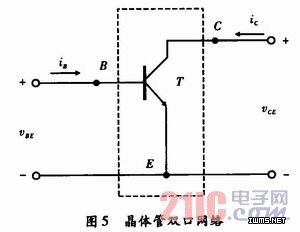

首先将晶体管作为一个双口网络，如图5所示。
