摘要 在介绍了几种常见放大电路的基础上，主要以晶体管放大电路为例，阐述了放大电路等效模型的建立过程。分析证明，该结论适用于场效应管及其组成的放大电路中。
    关键词 等效电路法；非线性；交流参数

    等效电路法，又称为低频小信号模型，即在低频小信号作用下的放大电路中，将放大电路中的基本元件看成一个线性双口网络，利用该网络的h参数来表示放大电路的输入与输出特性便可得到一个等效线性电路，所以也称为h参数等效模型。

1 模拟电路中的常用放大电路
1．1 晶体管放大电路

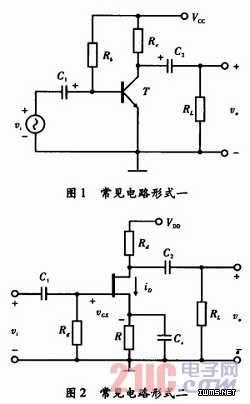

    晶体管放大电路的主要构成元件为PNP型、npn型硅晶体管及若干电阻组成。它主要利用晶体管的特性对电路中电流进行放大，通过对该电路的输入特性与输出特性的分析，得出该放大电路包含3种工作状态，即饱和区、放大区及截止区，正常情况下应使放大电路工作在放大区。常见电路形式如图1所示。

    1．2 场效应管放大电路
    场效应管也是作为一种最基本的放大电路，它的主要组成为场效应管及若干电阻，其工作原理与电路形式和晶体管放大电路相同，相比晶体管放大电路，具有输入阻抗高、噪声低、热稳定性好等优点。常见电路形式如图2所示。
