一种新型超声多普勒流量计探头的设计
来源:本站整理  作者:佚名  2011-07-06 07:16:56






4 实验与分析

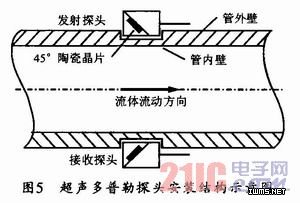

    超声多普勒探头安装结构示意图如图5所示。管道外壁上开有与探头大小匹配的卡槽,将发射与接收探头沿直径方向对称的嵌人管壁外侧的卡槽中,且收发射晶片以45°倾角面对着管道中液流的方向。用黄油、凡士林或硅胶黏合剂等将探头表面与管道耦合,排除空气的影响,提高超声波的穿透能力,并固定使之不随测试管道的振动及外界条件的改变而活动。探头后端的数据传输线与测试处理电路板连接,进行数据运算处理并显示。



    应用此超声波多普勒流量计探头研究多相流的流量,以紊流模型为基础,采用模型分析和实验相结合的方法,对多相流进行总体积流量实时在线测量。
    经试验,本设计的超声波换能器具有如下优点:
    (1)功率小,使换能器发出的声波不致引起被测流体流场形态的改变,同时又有足够的强度和稳定性,使接收到的声信号有最大的信噪比,并且有较好的时间稳定性和温度稳定性;
    (2)在被测流体流速一定的情况下,能获得最大的多普勒频移;
    (3)在功率一定的情况下,有较大的声能透射到流体中。
