3.4 ADS7846控制字及数据传送方式

　　（1）控制字

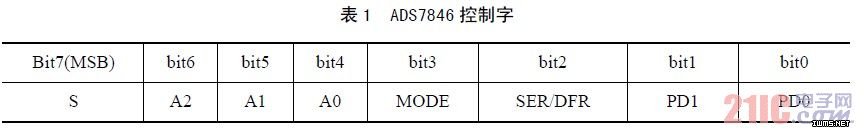

　　ADS7846的控制字由表1所列，其中S为数据传输起始标志位，该位必为“1”，A2～A0进行通道选择。MODE用来选择A/D转换的精度，“1”选择8位，“0”选择12位。SER/DFR选择参考电压的输入模式。PD1，PD0选择省电模式：“00”省电模式允许，在两次A/D转换之间掉电，且中断允许；“01”同“00”但不允许中断；“10”保留；“11”禁止省电模式。

　　（2）数据传送方式

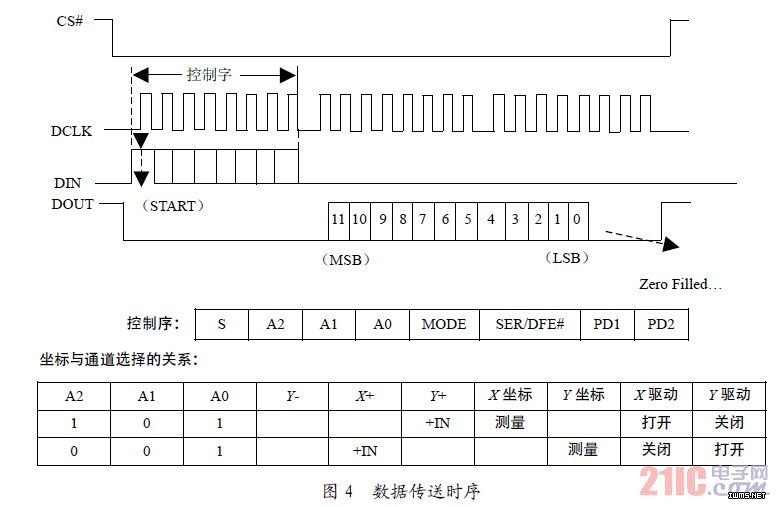

　　ADS7846与LPC2210（微控制器）之间通过标准的SPI接口相连，由LPC2210启动3次SPI传送来完成转换，如图4所示。第一次SPI传送由LPC2210向ADS7846发送控制字，包括起始位、通道选择、8/12位模式、差分/单端选择和掉电模式选择，接下来的两次SPI传送的则是LPC2210读取ADS7846A/D转换的结果数据（12位时最后4位自动补0），到此完成触摸屏控制器和微控制器之间的一次通信。ADS7846还设置有触摸识别电路，当检测到有触摸时，该电路输出一个低电平信号，称为PENIRQ#（笔中断），ADS7846以这个信号向微控制器提出测量触点坐标的中断请求。

　　4 坐标定位与坐标变换

　　触摸屏常和LCD屏叠加，配套使用。触摸屏的坐标原点、标度和LCD的坐标原点、标度不一样，且电阻式触摸屏的坐标原点通常不在有效点触区内。因此必须进行坐标变换。

　　常用的坐标定位方法有，最值法，4点定位法，以及矩阵校准法。矩阵校准法对位精度最高，但也最为复杂，一般不常用。这里重点分析最值法和4点定位法。

　　4.1 最值法

　　触点坐标公式为：

　　式中，X和Y分别为触点在X工作面和Y工作面上产生的电压的数字量的测量值，可通过采样得到；（X﹐Y）反映了触点在触摸屏上的坐标。Xmin，Ymin，Xmax和Ymax分别为触摸屏上最小和最大坐标点在X工作面和Y工作面上产生的电压的数字量的实际测量值，它们是常量，可通过测量得到；（Xmin，Ymin）和（Xmax，Ymax）反映了触摸屏上最小、最大坐标点的坐标；W和H分别是LCD显示屏X轴和Y轴上的像素点总数；（XLCD，YLCD）为触点映射到LCD显示屏上的像素点坐标。

　　最值法算法实现比较简单，不过定位精度有所欠缺，只适合用于触摸屏与LCD尺寸相差不大，并对精度要求不高的场合。
