摘要：介绍了一种有效抑制纹波的实现方法。并用实验结果表明，采用文中的方案可对DC／DC电源的输出纹波进行有效的抑制，可以改善供电设备的稳定性。
关键词：纹波；滤波器；LC；电源

    引言
    开关电源以其体积小、效率高等优点在通信设备中得到了广泛应用。但对于输出电压纹波要求较小的场合，传统开关电源设计的输出电压纹波较大，已不能达到设计要求。而通过采用本文的有源滤波器及其前端加入LC低通滤波器网络的方法，则能够对纹波进行有效抑制，从而达到设计所需要的指标。实验结果表明，该方法具有一定的理论与实际意义。

    1 有源滤波器原理

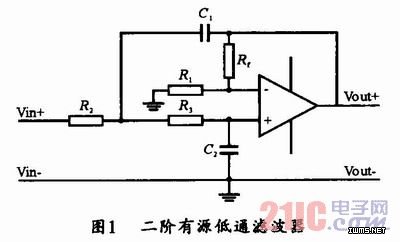

    有源滤波器的设计原理图如图1所示，图中采用了一个运算放大器、四个电阻和两个电容来构成有适当阻尼的二阶有源低通滤波器。

    利用理想运放的分析方法，求得该电路的频率特性函数为：

    一般情况下，根据二阶低通滤波器的频率特性函数为：
