单片机在车载酒精探测系统中的作用
来源:本站整理  作者:佚名  2011-07-06 07:17:12



      引言

  如今社会对酒后驾车的危害都有目共睹,国家政府也颁布了相关惩罚条例来禁止这些行为,比如吊销驾照六个月、扣分、罚款等等。

  目前几乎所有国家都采用呼气酒精测试仪对驾驶人员进行现场检测,以确定被测量驾驶员是否饮酒。现在市场上警用酒精测试仪种类繁多,随着技术的发展,功能越来越强、灵敏度越来越高,它能有效协助交警定点抽查驾驶员是否饮酒,但由于抽查实施面狭窄,因此无法很好的对酒后驾车进行控制。

  本文提出了一种酒精探测及安全控制系统,该系统安装在汽车上,不用交警和其他人员就能判断司机是否酒后驾车,以确保了司机的安全,又减少了交警等人员的工作量。同时根据检测到酒精含量是否超标进行自主判断,能够控制汽车点火器开关,使饮酒驾驶员无法启动汽车。而且该系统成本比呼气酒精测试仪低,实现和使用更加简单、可靠,能够更为普遍的控制酒后驾车现象的发生。

  1 总体方案设计

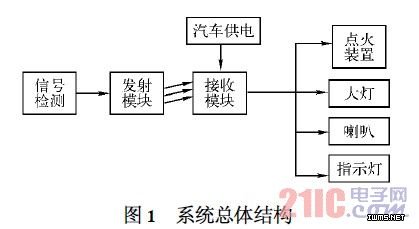

  系统采用驾驶员主动呼气方法,以判断驾驶员是否是酒后开车,总体方案设计如图1 所示。该系统可放置在汽车仪表盘位置,当司机发动汽车时,报警装置将会响起,提醒驾驶员使用酒精探测及安全控制系统,此时发动机处于被锁状态,汽车无法启动。酒精传感器加热后,系统指示模块绿灯亮起,提示驾驶员呼气。为防止驾驶员逃避检测,设置一个话筒作为呼气判断装置。当呼气确认后,单片机发送触发信号,开始对酒精传感器探测的气体信号进行检测。由于酒精含量与酒精传感器检测后产生的电压信号成比例关系,因而可根据电压信号进行酒精含量的判断。检测信号经过放大、检波电路,进行信号放大和滤波之后,通过A/ D 转换电路转换为数字信号,由单片机对此信号进行处理判断,假设酒精含量没有超标,指示灯亮起,控制继电器不起作用,汽车可以启动;反之,超标指示灯亮起,报警装置同时响起,说明不能行驶,若司机强行启动,控制继电器切断点火装置电源,使汽车无法行驶,从而实现控制酒后驾车的功能。

  2 硬件设计

  硬件设计采用发射部分和接收部分独立结构,使得检测和控制系统分离。

  2.1 发射部分

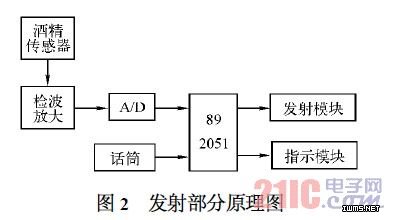

      发射部分采取电池供电,以89C2051 单片机作为控制核心,配以QM- J3 气敏酒精传感器、呼气话筒、8 位A/ D 转换器AD0809 以及发射模块F04E 组成。主要功能是检测酒精含量,判断其是否超标,向接收部分发送信号。原理框图如图2 所示,该部分由以下模块组成:

[1] [2] [3] [4]  下一页
