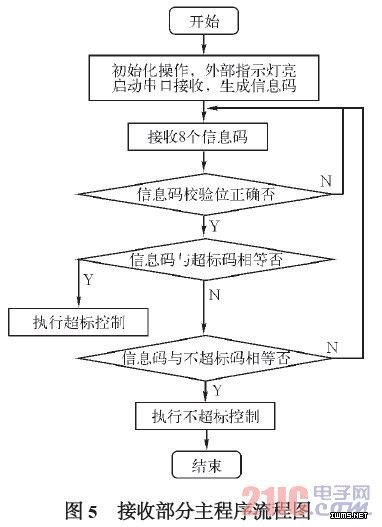

如图5 为接收部分的主程序流图。其功能为实现接收信息，其中信息码的接收是采用一次接收8个信息码，接收完毕后判断8 个信息码的校验位是否正确。如果正确，则根据最后一个信息码与超标码比较判断是否超标。否则，返回重新接收。当校验位正确且与超标码相同时，执行超标操作，即报警装置响起且控制继电器切断点火装置电源；反之，与不超标码进行比较判断，若相同，则执行不超标控制，汽车可以启动，若不相同，则返回重新接收信息。

　　4 结语

　　车载酒精探测及安全控制系统是为预防交通事故发生情况而设计的。本文通过对各模块功能及软件工作流程的阐述，对整个设计进行了介绍。由于本系统发射部分很小，并与接收部分分离，可随身携带，不需任何复杂操作； 同时接收部分安装在汽车上，不易卸载，因此对预防酒后驾车具有很好的效果，在实际应用中具有很好的推广价值。
