2.1.1 酒精含量检测模块
该模块包含酒精传感器、检波、放大电路以及A/ D 转换电路。酒精探头选用QM- J3 气敏传感器,该元件是以复合金属氧化物为主体材料的N 型半导体。呼气时,一旦该元件接触乙醇蒸汽,其电导率随气体浓度增加而迅速升高,使得产生的电压信号也随之增大。将电压信号经检波、放大电路以及A/ D 转换电路转换为数字量后,送到单片机进行阀值判断,检测驾驶员呼出气体中酒精含量是否超标。
2.1.2 呼气判断模块
为防止驾驶员不呼气而导致酒精探传感器无法正确检测到驾驶员体内真实的酒精含量而做出错误判断,设置该模块用以判断驾驶员是否呼气。使用话筒呼气时,话筒必产生一个脉冲信号,单片机判断驾驶员呼气,再检测酒精探头送来的信号。
2.1.3 指示模块
该模块有红绿黄三个指示灯。红灯是电源指示灯,工作时亮;绿灯是呼气提示灯,酒精探头需要一定时间加热,才能达到理想的灵敏度。
加热时间到,绿灯亮,表示可以呼气;黄灯表示呼气有效,当黄灯不亮,表示呼气不充分,直到黄灯亮,单片机才开始检测酒精探头送来的信号。
2.1.4 单片机
选用51 系列的89C2051 单片机作为处理器,用来检测呼气判断信号并判断气体中的酒精含量,并生成相应的信息码发送给发射设备。
2.1.5 发射模块
采用成熟的F04E 发射模块,该模块可以与单片机直连,将处理器给出的信息码调制后无线发送给接收部分。
2.2 接收部分

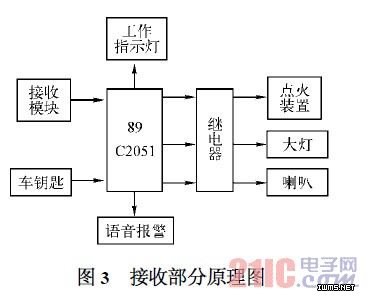

接收部分安装于汽车上,主要是对收到的信号码进行判断,做出相应操作。收到错误码,返回继续检测;收到超标码,报警音提示,点火装置断开,汽车大灯亮,喇叭响;收到不超标码,发出可行驶提示音,点火装置打开。结构框图如图3 所示,可分为如下几个模块:
