数据采集终端是由相应的传感器和若干个ZigBee收发模块组成。ZigBee收发模块将采集到的数据打包并传给ZigBee网络协调器。ZigBee通信模块硬件设计采用TI公司的CC2430芯片作为硬件平台进行开发。CC2430主芯片属于典型的System-on-Chip(SoC)芯片，片内集成了高性能、低功耗的增强型8051单片机作为处理器，也集成了ZigBee射频(RF)前端、内存和微控制器，仅需少量的外围器件构成时钟电路、射频(R-F)偏置电路即可运行。数据处理模块是无线传感器节点的核心，数据的读取，任务的调度，信息的传输都由该模块控制，因此处理器的选择在节点中尤为重要。微处理器选用的是Atmel公司的Atmegal6L单片机。Atmegal6L是基于增强的AVR RISC结构的低功耗8位CMOS微控制器。A-tmegal6L有2个8位定时计数器、1个16位定时计数器、8路10位ADC、4通道PWM，具有可编程看门狗定时器和片上振荡器、片上模拟比较器、JTAG、USART、SPI等接口。Atmegal6L除正常工作模式，还具有不同等级的低功耗操作模式，选用Atmegal6L对于功耗要求比较苛刻的无线传感器节点非常适合。

3 系统软件流程

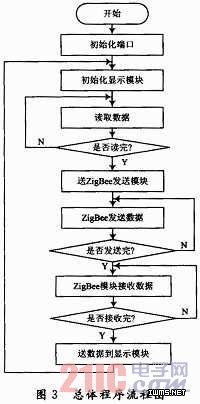

    本系统用C语言编程，软件采用模块化结构程序设计方式，总体程序框图如图3所示。

    单片机上电复位，程序开始执行，初始化单片机端口，为驱动温湿度模块、ZigBee模块作准备。初始化显示模块，用来显示接收到的温湿度数据。采集当前的温湿度数据，如果没有采集到数据，或由于外界干扰导致读取错误，则返回继续读取。采集到的温湿度数据经过相应的数据转换后送到ZigBee发送模块进行数据传输，ZigBee接收模块接收温湿度数据，如果没有接收完，则继续接收。接收完数据经过数据处理，传送数据到显示模块进行显示。

4 结语
    基于ZigBee的温室花房环境检测数据实时监测系统具有数据传输安全可靠、组网简易灵活、设备成本低等特点，其自动化、智能化的无线监控系统将越来越受到市场的青睐，是一项极具市场前景的高科技项目，将会创造巨大的经济效益和综合社会效益，具有很好的应用前景。
