1．2．3 PA和LNA
单独只采用nRF芯片只能近距离的无线通信，为增加无线视频传输的距离，需要加入PA。从增加数据通信距离考虑，还需要增加芯片输入端的接收灵敏度，选用合适的LNA和滤波器成为必然。设计选用Maxim公司的MAX2240和MAX2644，连接电路如图6所示。
MAX224O专为2．4～2．5 GHz频段的应用而设计，符合Bluetooth、HomeRF、802．11标准以及其他FSK调制系统的要求。：MAX2644是一款专为WLAN，Bluetooth等工作在2．4 GHz频段内的设备设计的高三阶交调点的低噪声放大器。放大电路中，微波开关采用Hittite公司生产的低成本SPDT微波开关，型号HMC545，该开关特别为3G和ISM频段工作的设备设计，其插入损耗仅有0．25 dB，采用SOT封装、体积小，可用CMOS或TTL电平控制。利用nRF芯片的VDD_PA引脚控制无线发送和接收的切换。
2 控制器FPGA设计

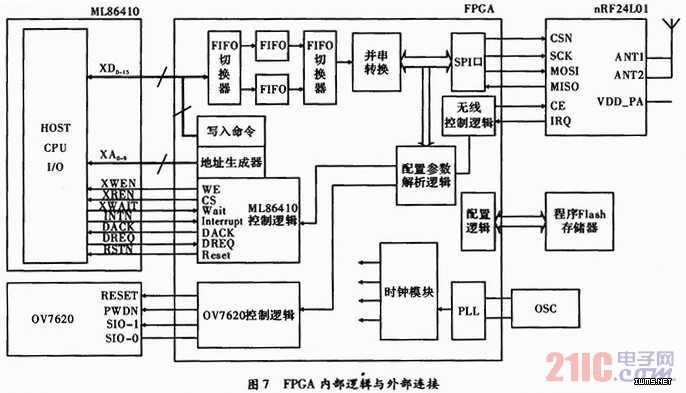

FPGA选用Altrea公司的EP2C8208。其硬件连接电路如图7所示。
