3 初始化配置及工作流程

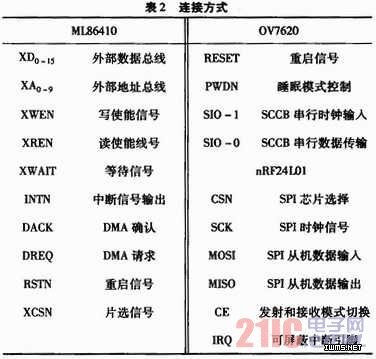

    (1)初始化配置方式。
    1)OV7620配置。OV7620的控制采用SCCB(Serial Camera Control Bus)协议。它是简化的I2C协议，SIO-1是串行时钟输入线，SIO-0是串行双向数据线，分别相当于I2C协议的SCL和SDA。SCCB的总线时序与I2C基本相同。OV7620功能寄存器的地址为0x00～0x7C。通过设置相应的寄存器，可以使OV7620工作于不同模式。
    2)ML86410配置。对ML86410进行配置需要对其寄存器进行配置，通过地址生成器产生地址XA0～9，然后通过数据总线XD0～15对相应寄存器进行写值。由于无线速率最高为2 Mbit·s-1，所以一定要对Bits Rate Setting Register(0x18C)进行设置，有可变速率压缩和固定速率压缩两种方式。
    3)nRF24L01配置。对nRF24L01进行配置通过对其内部的寄存器进行写值完成，通过SPI总线完成数据的写入。其需要用户配置的寄存器地址为00～17，共18个8 bit寄存器，当要进行发送和接收的切换时，同样要写入相应的寄存器值。

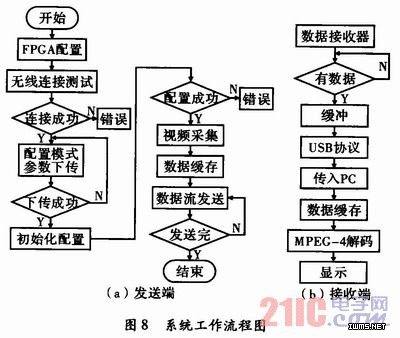

    (2)工作流程。
    1)开机配置：首先测试无线连接，连接成功后由PC端下传参数模式配置命令；下位机接到命令后，由配置参数配置逻辑解析到参数模式后，通过控制逻辑对ML86410和OV7620进行初始化配置，成功后即开始视频采集，失败发送错误到PC端。
    2)视频无线发送：视频采集开始后，视频流在ML86410的控制下有序进入FPGA缓冲，缓冲采用乒乓缓冲操作，然后数据经过并串转换，再通过SPI口送入nRF24L01无线发送。
    3)视频无线接收：nRF24LU1+接收到视频流后，经过缓冲，即送入USB2．0协议槽通过USB接口传入PC进行显示。
    4)视频显示：PC采用VC++编写程序调用Windows自带的视频播放器，同时调入MPEG-4视频流，解码后显示。

4 上位机软件设计
    上位机采用VC++编写成熟的视频监控软件，和通用的视频监控软件相同，接收来自USB端口的数据进行解压缩显示即可。效果图如图9所示。

5 结束语
    采用具有可靠逻辑功能的FPGA协调MPEG-4视频流到无线数据流的转换和发送，可以保证无线视频传输的性能；同时在终端采用带有无线功能和USB2．0协议的SOC芯片来实现与PC连接，不仅保证了无线传输的可靠性，还使得电路小型化，方便使用。测试表明，无线速率低于2 Mbit·s-1时，可以实现无线视频的可靠传输。
