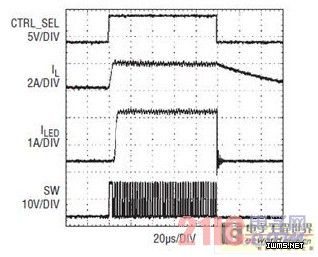

图7：0A 至 2A 电流受限并联输出 PWM 调光
除了并联之外，LT3743 还可容易地通过配置以驱动与 LED 的负极相串联的调光 MOSFET。当不需要多种电流状态时，这是优选的 PWM 调光方法。图8 示出了一款采用转换负极 PWM 调光的 6V 至 30V、20A LED 驱动器。图 9 示出了 0A 至 20A 电流阶跃和 100:1 调光比条件下的转换负极 PWM 调光。

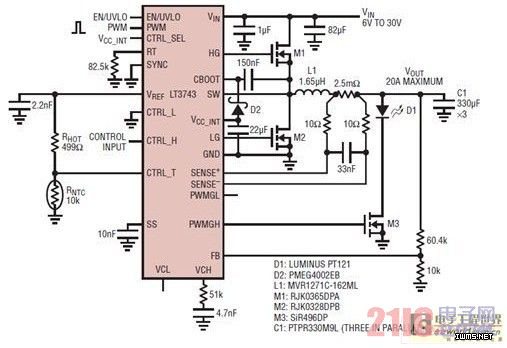

图8：采用转换负极 PWM 调光的 6V 至 30V、20A LED 驱动器
图9：0A 至 20A 转换负极 PWM 调光
结论
LT3743 实现了超快的大电流 LED 上升时间，并提供了准确的电流调节。由于它具备支持多种电流状态的能力，因此通过实现 LED 彩色的简易混合而满足了高性能影院级 DLP 投影机的要求。除了速度以外，通过允许使用一个紧凑型低值电感器，LT3743 的开关电容拓扑结构还缩减了电路板的外形尺寸。其他特点包括开关周期同步、过压保护、高效率以及轻松适应各种应用需求的能力。
