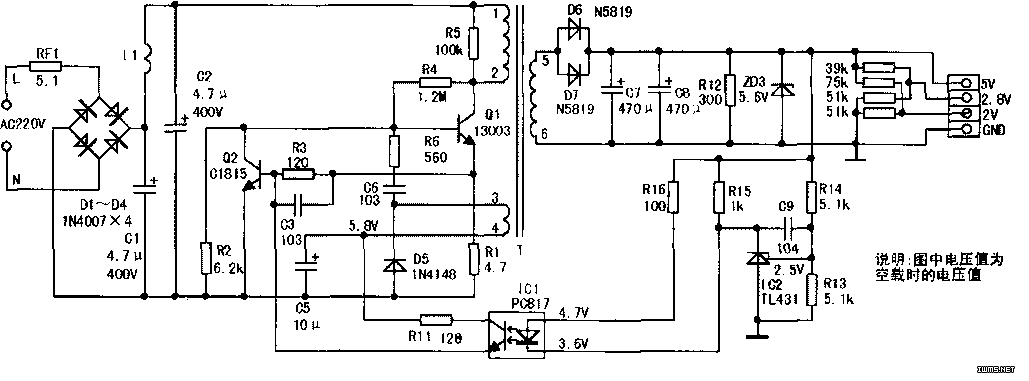

iPod是APPLE公司推出的一款大容量MP3、MP4播放器，它采用1.8英寸硬盘作为存储介质，存储容量大。与其配套的AC电源适配器市场价格不菲，由几十元到二三百元不等，但内部电路并不十分复杂，如图所示。

　　一、工作原理分析
　　
　　AC220V电压经由RF1输入，由D1～D4整流，C1、L1、C2滤波后变为约300V的直流电压。此电压经开关变压器T的初级（1）～（2）绕组加到开关管Q1的集电极。R4是Q1的启动电阻。Q1在启动电压的作用下导通，电流流过T的初级（1）～（2）绕组并产生磁场，由于电磁感应，T的（3）～（4）反馈绕组也产生电压。此电压经C6、R6加到Q1的基极，使之进一步导通至深度饱和。此时电流不再增加，在电磁感应的作用下，电流趋于下降，反馈绕组（3）～（4）中将产生反相电压，此负电压通过C6、R6加到Q1的基极，使Q1很快退出饱和而进入截止状态。当T（1）～（2）绕组中的电流下降到一定程度时，反馈绕组（3）～（4）中产生的交变电压反相，使开关管Q1由截止再次进入导通状态。如此周而复始，便产生了振荡。T的次级（5）～（6）绕组中感应的高频电压经D6、D7整流，C7、C8滤波后输出+5V的直流电压。R12为泄放电阻。ZD3为保护元件，其稳压值为5.6V，稍高于输出电压，正常情况下它不起作用，当+5V电压异常升高且超过5.6V时，ZD3立即被击穿。振荡条件被破坏，Q1被迫停振，从而保护负载（ipod的机内电池等）不因电压超高而损坏。

　　稳压电路由误差放大管Q2、IC1、IC2及周边元件所组成，误差取样取自+5V输出端。当+5V电压因某种原因高于正常值时，经R14送人精密取样稳压器IC2的取样脚，IC2的导通程度增加。使得光耦IC1内部的发光二极管发光增强，则（3）～（4）脚导通程度增加，Q2基极电压升高，Q2导通程度增加，将Q1基极的正反馈信号旁路一部分到地。Q1则导通程度下降，流过T（1）～（2）绕组的电流减小，次级+5V电压随之下降。若+5V电压降低，其稳压过程与上述相反。

　　二、部分关键元器件的作用
　　
RF1主要起保险的作用，在电路有短路故障时，D1～D4、C1、C2、Q1立即烧毁。R5并联T的（1）～（2）绕组上，可吸收振荡产生的过高尖峰脉冲，以防开关管Q1击穿。

　　R6、C6为正反馈元件，维持振荡的产生，并决定振荡的频率。若任意一只开路振荡将停止，次级无输出电压。

　　D5、C5将T次级（3）～（4）绕组中的感应电压整流滤波为直流电压，通过R11、Icl的（3）～（4）脚接在Q2的基极上，Q2受控而改变其导通程度。

　　R1为Q1的射极电阻，其两端的电压反映了Q1的电流。若电压升高超过O.6V，则Q2导通，起过流保护作用。

　　USB输出插座前接有四只电阻（未标元件序列号），经它们分压后接在USB输出口2、3（正、负数据线）位置上，实测电压值见图1。

　　【提示】该电源适配器的外壳采用胶粘的方法结合在一起。实际维修时，可用锯条沿中间的缝隙锯开。但不要伤到里面的元件；修好电路后，再用AB胶粘合即可。
