具有保护功能的电子镇流器电路分析
来源:本站整理  作者:佚名  2011-07-19 21:25:12



  电子镇流器的保护包括多个方面,例如过电压保护、浪涌电流限制保护、过电流和短路保护、过温保护和异常状态保护等。采用分立元器件制作的电子镇流器,虽上述保护功能不可能都具备,但为了确保其可靠性和安全性,防止电子镇流器在异常条件下损坏,还是应采取必要的保护措施。

  一、电子镇流器的异常状态

  电子镇流器的异常状态,并不是电子镇流器本身出现的不正常状况,而是灯管本身的故障。如果电子镇流器不采取必要的保护措施,会导致电子镇流器损坏。

  常见的异常状态可归纳为下面几种情况:

  1.因一个阴极损坏而不能启动。

  2.灯管老化,虽然灯阴极电路是完整的,但灯不能被激活(即不能启动)。若肩动时灯不能被触发,灯管上出现的高电压将产生非常大的电流流入电路,导致功率晶体管损坏。

  3.灯工作,但阴极中的一个未激活或出现整流效应,使回路中出现较大的直流电流成分,易损坏镇流器。

  二、电子镇流器异常状态保护电路

  1.电流感测型异常状态保护电路

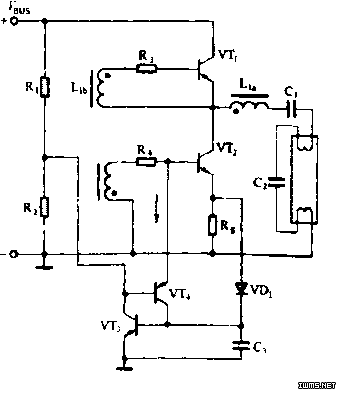

  电流感测型异常状态保护电路如右图所示。Rs为电流传感电阻。只要电容C3上的电压达到VT3发射结卜的导通阈值时,VT3即导通,VT4随之导通,将VT2的基极的电压拉低,VT2截止,镇流电路振荡停止。

  2.电压感测型异常状态保护电路

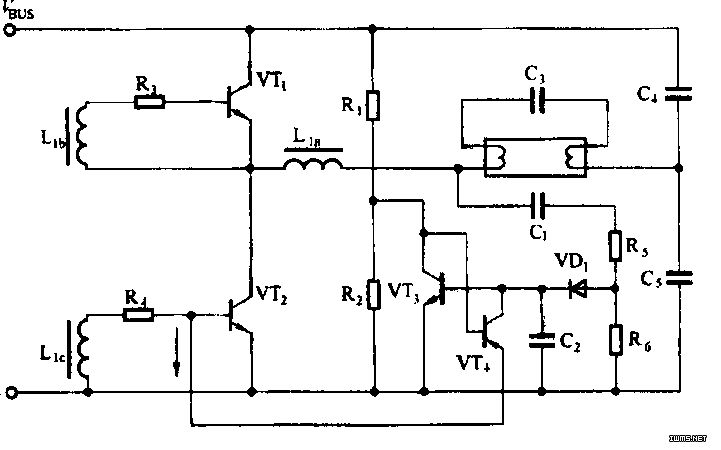

  电压感测型异常状态保护电路如上图所示。在灯管老化或阴极出现整流效应等情况下,灯管上的电压会增加。致使电容C2上的电压升高。只要C2卜的电压升高到VT3发射结上的导通门限,VT3和VT4均导通。在VT4导通后,VT2基极上的电压被拉低,VT2截止,镇流电路振荡停止。

  3.实际运用中的电压感测型异常状态保护电路

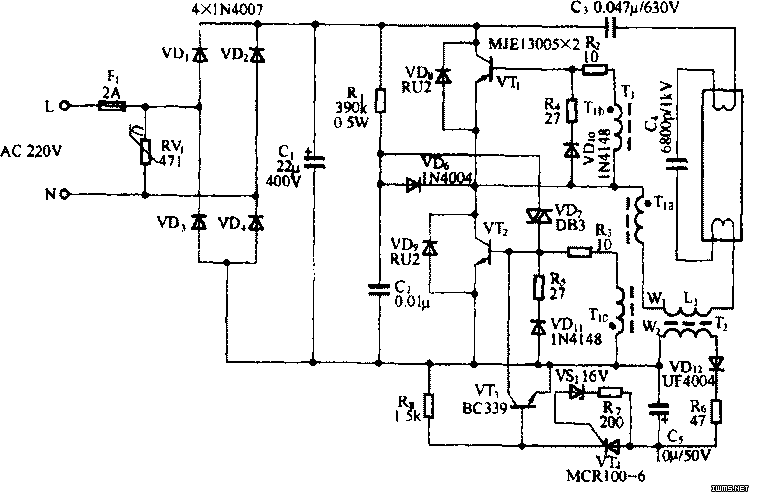

  在下图所示的电路中,T2的辅助绕组(W2)、VD12、R6、C5、VT4、R7、VS1、VT3和R8等组成异常状态保护电路。在常态下,C5上的高频整流滤波电压不足以使齐纳二极管VS1击穿,保护电路不起作用:一旦电路出现异常,W2绕组上的感应电压急增,足以使16V的VS1击穿,从而使晶闸管VT4导通,晶体管VT3随之导通,VT2的基极电压被拉低,电路振荡截止,电子镇流器得到保护。
