例1：灯不亮

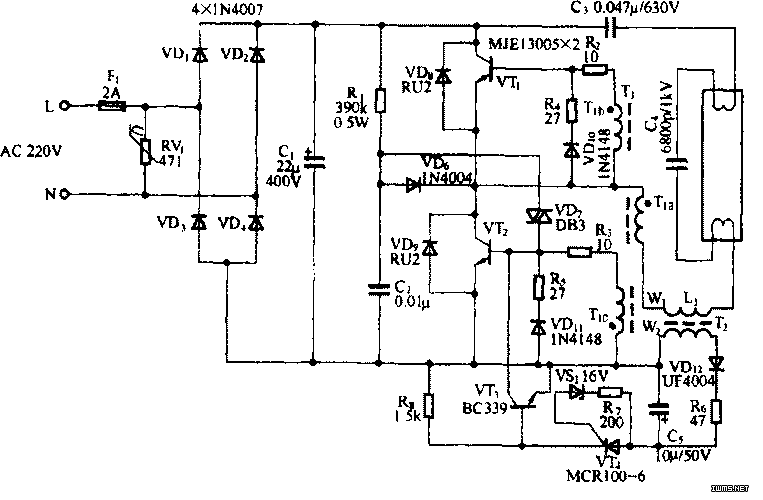

分析检修：如下图所示，榆查时外部电路都正常，在查灯管时发现灯管两端发黑，灯丝未断，怀疑灯管有问题，换上新灯管后故障排除。
此故障原因是灯管严蘑老化，灯管内部的气体被耗尽，在肩动时灯不能被触发，造成流过T2的一次绕组W1的电压增大，T2的二次绕组W2上的感应电压急增。足以使16V的VS击穿，保护电路启动，镇流电路停止工作。
例2：灯不亮
分析检修：如下图所示，榆查外部电路和灯管都没问题，测量c1电容两端电压，在300V左右，说明镇流器供电电压正常。
测VT1、VT2、VD7未见异常，断开保护电路VDl2的一端，灯还不亮，说明故障还是在镇流电路。拆下电容C2测量时，发现严重漏电，换新后灯亮。电容C2漏电后，C2两端的电压达不到双向触发二极管vD7的触发电压，则镇流电路不能启动。
例3：灯不亮。
分析检修：如下图所示，检查时，发现灯管两端发黑，但灯丝完好，换卜新灯管仍不亮。打开机壳，发现保险丝烧断，绝大部分电阻已损坏，VT1和VT2管都已爆裂，T2的塑料骨架已严重变形，漆包线也变了颜色。
测整流二极管VD1～VD4未坏。
电路损坏得这么严重，怀疑保护电路未能起到保护作用。当拆下电容C5测量时，发现严重漏电。分析产生故障的主要原因是，C5漏电严重，C5两端的电压不能升高，当出现异常状态时，不能使双向触发二极管导通，保护电路不能启动。又因灯管严重老化，未能及时更换，在启动时灯不能被触发，灯管上出现的高电压使VT1、VT2过热，扼流圈L1发热严重。时间一长，当T2的磁芯温度达到居里点时，T2的电感量急剧减小，功率就更大，发热也就更加严重，从而导致镇流器严重损坏。
值得一提的是，一旦灯管漏气、老化，即出现灯管两端发红，点不亮时，要及时更换灯管，否则将可能损坏镇流器。
