制作一款具有保护功能的稳器压电源电路
来源:本站整理  作者:佚名  2010-08-03 09:50:07

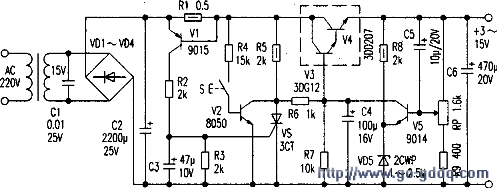

  笔者提供一种具有过载、短路保护的串联式稳压电源,其电路如附图所示。

  工作原理
    取样调整部分与一般稳压电源电路相同,不同处在保护部分。保护电路由Rl~R4、Vl~V3、C3、S等组成。当输出端出现过载、短路时,若流过R1的电流超过lA,此时R1上的电压降在0.5V以上,该电压使Vl导通。整流输出电压通过R2、R3并在R3上产生压降,使可控硅VS导通,VS阳极电压接近地电位,电源调整管基极电压也接近地电位,输出端电流电压都为零。当查出输出电压过载原因,并使输出电路恢复正常后,按下S解除键时,V2导通,可控硅VS失去维持电流而关断,放开S,V2截止,调整管基极电压恢复正常,输出端有电压电流输出。

  元件选择
   电源变压器次级为15V/2A,整流管参数选50V/2A以上,可控硅为3CT型,电流200mA~500mA,触发电流以小为好。稳压管选2CWP,稳定电压为l~2.5V。调整管为3DD207、3055、1047等。推动管选3DGl2、1008等中功率。也可用C3182代替3DD207与3DGl2组成的复合管。因C3182已预先组成了复合管,其余元件无特殊要求。本电路简单实用,制作容易,一般元件都可使用。只要元件正常,不用调试一装就成,很适合业余、初学电子者制作。
