易美逊H779型17英寸纯平彩显工作原理分析
来源:本站整理  作者:佚名  2011-07-20 20:41:56



  3.保护电路

    (1)X射线保护电路:x射线保护电路实际上是对CRT阳极高压的一种限制电路,是为确保CPT正常安全工作所必须设置的高压保护电路。

  【提示】当行输出供电电压过高、行逆程电容减小等原因造成FBT输出电压过高时,FBT的(8)-(6)绕组整流、滤波后加到IC101的(22)脚(xRAY)的电压升高,当该电压超过其阈值(1.2V~1.3V)时。IC101内部的x射线保护电路触发。强制关闭B+输出和行、场激励输出,从而保证CP,T的安全。

  x—RAY触发保护的响应时间由R148、c134确定。Rc时间常数过小,会使x射线保护过于灵敏而易出现误动作;过大,则x射线保护动作过于迟缓。会损坏行管等行输出电路元件。因而。维修时不要轻易改变这个参数。

  (2)ABL电路:ABL电路即自动亮度限制电路。为了避免因CRT亮度过大而影响其工作寿命,一般CRT彩显中都设有该电路。与彩电不同的是,彩显的ABL电路是通过控制对比度的大小来实现的。

  【提示】当CRT亮度增大时,cRT束流增大,因80V电压基本不变。故R716上的压降增大。Q743c极电位下降。经P802加到视放小信号处理器IC801(STW9269/AOA)的(2)脚(ABL)电位下降。通过其内部电路控制,使三基色输出增益下降,CRT显示图像的对比度下降;反之,则控制过程与前述相反,从而避免致使屏幕过亮而损坏cRT。IC101的(26)脚(ABLADJ)为ABL调整端,通过内部IIC总线,可设定ABL的调节范围。

  IC101的(32)脚(EHT)为高压检测输入端,通过IIC总线,可在一定范围内调节CRT的阳极高压,配合IC101的(26)脚外围电路,共同组成cRT束流检测保护电路。

  C108、C127为EHT外接滤波电容,用于滤除高频杂波,是保证高压检测电路正常工作非常重要的元件之一。同时注意,应尽量避免在行输出电路工作状态下用低内阻万用表直接测量EHT电压,以免造成高压异常而损坏行输出器件。

  (3)欠压保护电路:为了避免因电源电压异常而造成屏幕光栅畸变和行场扫描元件损坏,IC101的行场扫描保护电路中,除了常规的软启动保护电路外,还特别设置了欠压保护电路。IC101的(30)脚(UVOLT)为欠压保护检测端口。当+B电压过低时,IC101的(30)脚电压低于下限2.25V时其内部欠压保护电路启动,强行关断二次电源激励脉冲和行输出脉冲,直到断电后重新加电,才能解除这一锁定。

  4.场输出电路

  IC601(TDA4863AJ)、D601、C2609及场偏转线圈等元件构成本机场输出电路。

  TDA4863AJ属直流耦合输出(OCL)型场输出电路,由于采用了差分输入电路,故触发脉冲同时需要上升和下降场锯齿波。通常该芯片采用正负电源双供电。TDA4863AJ的最高场频达200Hz,最大输出偏转电流为3A(峰峰值)。需要注意的是,TDA4863AI与TDA4863J是不能直接互代的,两者的主要区别是,TDA4863AJ内部有逆程发生器,逆程期间,由其内部逆程发生器配合外部升压电容供电;而TDA4863J内部没有逆程发生器,逆程期间,需用外接45V电源供电。

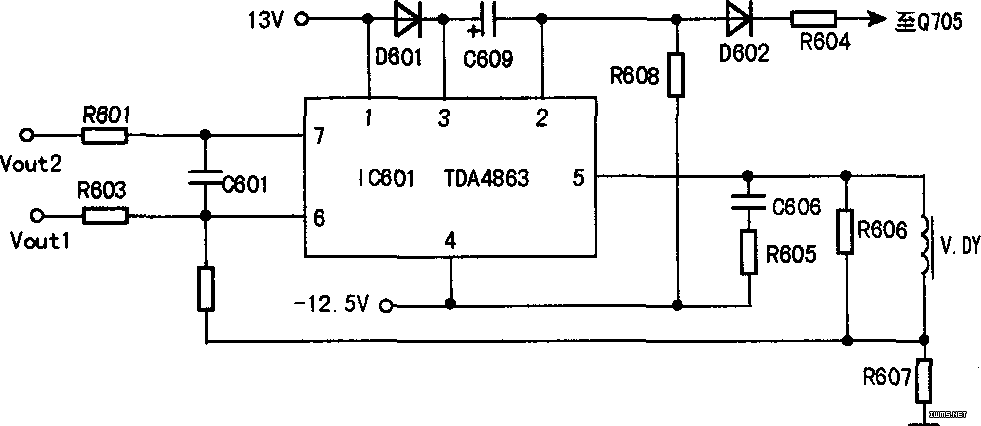

  如下图所示,场反相激励脉冲从IC101的(33)脚(V—OUT1)输出经R601加到IC601的(6)脚,同相脉冲从IC101的(34)脚(V—OUT2)输出,经R603加至IC601的(7)脚,在场正程期间,IC601的工作电压由(1)、(4)脚正负电源提供。D601正偏导通,对C609充电。在场逆程期间,IC601的(1)脚内部供电电路断开,D601截止,经内部逆程发生器控制,C609充电电压与12V电压叠加,从其(3)脚提供逆程工作所需的倍压。R607为反馈取样电阻,它将场扫描电流转化为电压,经R604反馈至IC601的(6)脚,以改善场输出波形的线性。C608、R605消振电路,可防止寄生振荡,保护IC601工作稳定。场幅、场线性、场中心等调节,均由IC101内部总线进行控制。
