SOVA(索华)KF-70W/1柜机工作原理分析
来源:本站整理  作者:佚名  2011-07-20 20:41:59



  一、制冷系统

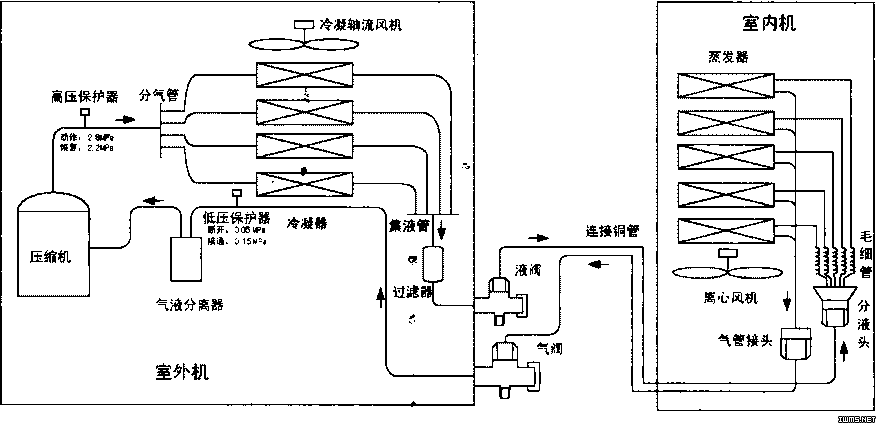

  该机的制冷系统如上图所示。

  1.制冷系统主要器件简介

  压缩机:3HP,原装进口泰康或谷轮活塞式压缩机,内藏过载保护器。

  冷凝器:在φ10mm的铜管卡上有3排铝翅片,目的增大冷凝器的散热面积,使冷凝器冷凝效果更好。

  分液头、分气管:在主机上为分气管,在室内机为分液头,在主机中使压缩机排出的制冷剂气体能均匀地分配进入每一组的冷凝器,利于散热。在室内机的分液头由于外接5根毛细管,承担着均匀分配制冷剂液体,使进入每组蒸发器的制冷剂流量相等,确保制冷效果。

  集液管、集气管:在主机上为集液管,主要是把从4组冷凝器冷凝的制冷剂液体进行收集,在室内机上为集气管,主要目的是把从5组蒸发器出口的低温低压制冷剂气体进行收集。

  过滤器:过滤杂质。吸收水分(内含分子筛)。

  气液分离器:防止因温度、气候变化、有过剩的液态制冷剂未得到充分蒸发,而进入压缩机导致液击现象。同时还对系统制冷剂作缓冲、补给作用。

  2.制冷工作原理

  压缩机吸气口吸人低温低压制冷剂气体经压缩机做功,压缩成高温高压制冷剂气体,从排气管排出,经分气管分成四路进入到冷凝器,通过冷凝风机的强迫对流使高温制冷剂通过管道、翅片与空气发生热交换,使高温高压制冷剂气体冷凝成高压中温制冷剂液体,经集液管进入过滤器。过滤杂质后,通过液阀、连接铜管至室内机分液头,经过五根毛细管节流降压,在蒸发器内通过室内风机强迫空气对流吸收室内热量,制冷剂气化蒸发,从而制冷。随后由集气管、低压回气连接铜管、气阀(三通阀)进行气液分离,最后被压缩机吸回,从而形成热交换循环,达到制冷的目的。

  二、主机电路系统

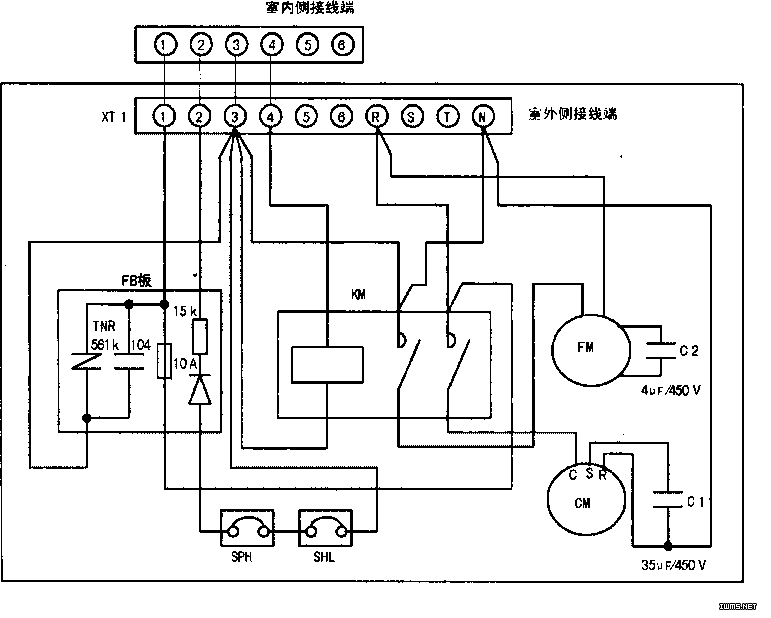

  该机主机电路连线如下图所示。

  1.主要器件简介

  FB:过电压、过电流保护板,压敏电阻,用于防止瞬间过电压击穿、损坏电脑板。若压敏电阻击穿,则会烧断10A保险管,切断室内机供电电路,避免室内机因瞬间高电压而烧坏电路板。

  SPH、SHL:高低压压力保护器,在正常情况下,压力开关为常闭;一旦压力异常达到保护限定值时,此开关断开,机子停止工作,进入保护状态。

  KM:交流接触器,用于控制压缩机及室外风机。其线圈工作电压为交流220V。

  2.主机电路工作原理

  主电源AC220V从空气开关连至室外机接线端的R、N端。若FB板正常,AC220V电压从R端子至10A保险管,经排捕(1)脚连至室内机侧的(1)脚,而室外机的N端与XT1(3)端的零线已接通,此时室内机有AC220V,电脑板工作。启动空调后,从室内机主板继电器输出相电压至(4)脚,通过室内外机连接线送至XT1(4)脚,加到KM线圈一端,KM另一端接(3)脚零线,构成回路,KM得电,其触头闭合,压缩机工作,风机工作。
