TCLHiD29208P彩电是TCL公司生产的一款采用数字信号处理技术的高清彩电，屈于P21机芯。该机芯采用PHILIPS公司生产的数字解码SAA7118H+数字变频SAA4979H+SAA4998H方案，具有50Hz逐行、60Hz逐行、1OOHz倍场、75Hz加行四种倍频扫描模式。该机CPU采用三菱公司的M37281，具有OSD输出功能。PAL制图像扫描模式支持：HDTVl920×1O80i/60Hz/33.75kH2、1920×lO80i/50Hz/28.125kHz、525p/31.5kHz的高清分量输入。并支持电脑640×48O分辨率的VGA输入。

　　一、主板电路分析
　　

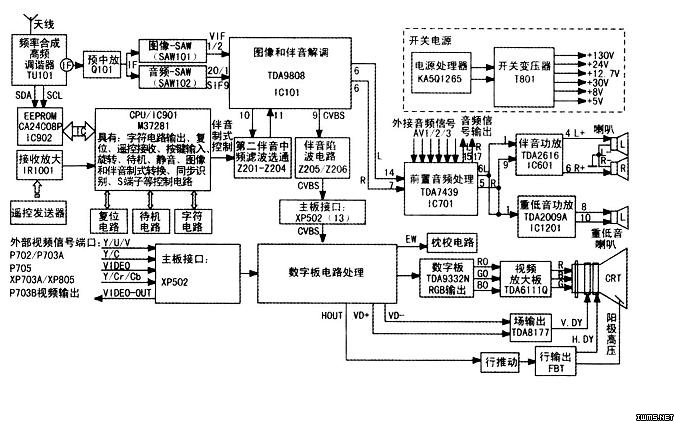

　　HiD29208P彩电主板电路包括：高频调谐器、预中放、图像和伴音解调、第二伴音选通、伴音陷波、伴音前置和功放、静音控制、行场扫描输出、微处理器CPU控制、遥控接收、按键输入、待机复位、开关电源电路等，其组成框图如规上图所示，包括图像伴音解调TDA9808，微处理器M37281，存储器CA24CO8p，三波段数字控制音频处理TDA7439，双声道音频功率放大器TDA2616，场输出放大器TDA8177，电源控制处理器KA5Q1265，光耦PC817B，三端稳压器KA78RO5，双路稳压器KA7630等。
　　
　　1.中信号处理电路
　　

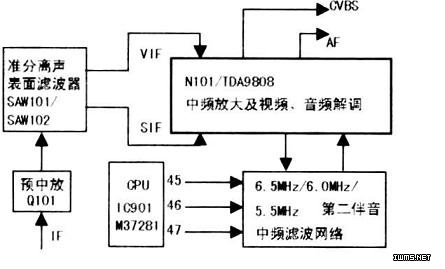

　　该机中频信号流程如右图所示。从天线接收的高频电视信号，经高频调谐器TU101在内部进行放大、变频后，得到图像中频信号PIF和伴音中频信号SIF，从TU101（11）脚输出，经C108耦合到预中频放大管Q101的b极，如下图所示。由Q101、L1O3、R1O4、R1O5、R1O6、R107等元件组成的电流负反馈预中放电路放大后，通过图像声表面滤波器SAW101得到VIF信号，进入图像和伴音解调器IC101（TDA9808）（1）、（2）脚；通过音频声表面滤波器SAW1O2得到SIF信号，进入IC101（19）、（20）脚。图像中频信号经IC101内部电路三级放大后，一路直接送入视频解调器，一路经过90度移相成为PIF-VCO信号送入视频解调器，两路信号相乘后再通过低通滤波器生成视频信号CVBS，从IC101（9）脚输出，经Q202射随后输出，由R214、R215限流后，送入由L201和Z205组成的陷波电路，滤除掉5.5MHz、6.OMHz、6.5MHz第二伴音中频信号，只通过图像视频信号，最后经Q204放大、R222限流后输到XP502（13）脚，通过插座XP7进入数字板，经视频解码、变频、RGB显示处理后获得RGB三基色信号，再经过末级视放去激励显像管重现图像。
　　
　　伴音中频信号（31.5MHz）与PIF-VCO信号（38MHz）送入第二伴音中频解调器，生成第二伴音中频信号（6.5MHz）从IC101（10）脚输出，由Z201、Z202、Z203组成的第二伴昔中频滤波选通网络选出第二伴音中频，然后由Q201射随放大后输出，经C201耦合到IC101（11）脚，进入集成块内部的FM鉴频解调器，生成音频信号从IC101（6）脚输出，分别送入到伴音前置块IC701（TDA7439）（7）、（14）脚。IC901（44）脚为P/N制式控制端。当选择PAL制时，（44）脚为低电平，Q204导通，D204截止，Z204不进入电路。
　　
　　IC901为伴音制式选择端。当选择D/K制时，（45）脚为低电平，（46）、（47）脚为高电平，则D202导通，D201、D203截止，Z203连入电路，选出6.5MHz的第二伴音中频信号。
　　
　　2.音频信号处理
　　
　　该机音频信号前置处理流程如左图所示。ICO1（6）脚输出的音频信号分别送入IC701（7）、（14）脚，作为左右声道声音输入。经IC701音效处理，并通过总线对输出音频的音调（高音、低音）、左右声道平衡及音量大小进行控制，还对输入音频的通道进行智能选择切换，最终由IC701（6）、（5）脚输出L、R声道音频信号，送入伴音功放IC601（TDA2616）（1）、（6）脚，进入集成块内部进行音频功率放大，由IC601（4）脚、（6）脚输出L、R声道音频信号，推动扬声器发声。TDA2616为双声道功率放大器，典型输出功率为2×12W，并具有静音功能。
