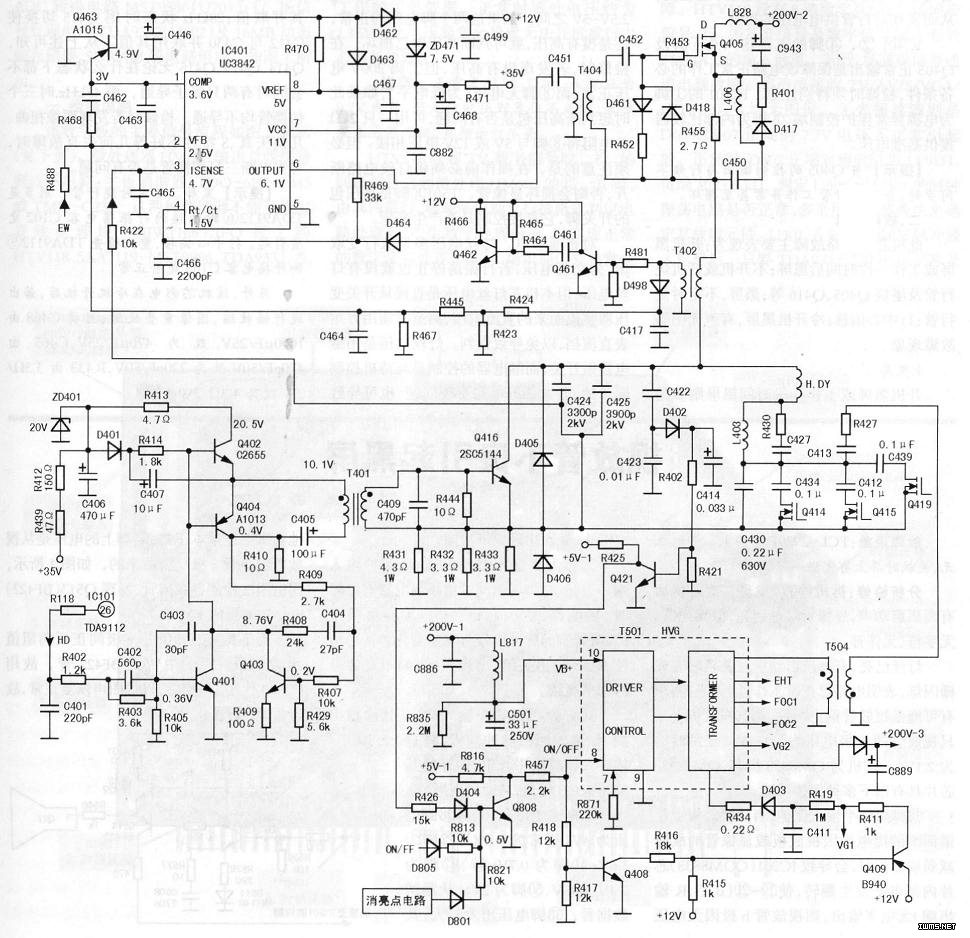

该机芯采用的是多行频自适应扫描技术，其行频最高可达45kHz，电路设计比较复杂，其故障率较高，且易出现大面积元件损坏的现象，特别是控制行供电的脉冲控制电路。下面着重分析该部分电路的特点及故障检修。此机芯彩电行扫描相关电路如下图所示。
　　
　　电路分析
　　
　　此机芯在行激励、行输出电路增加了过流、过压保护电路，其过流电路由Q403、R406、R409等元件组嘻，目的是保护Q402、Q404两只行激励管不被过流而烧坏。过压保护电路则由Q421、Q808、Q810、Q820、D404等元件组成。由于此机芯采用独立的高压发生器，为防止其工作异常时而损坏显像笋，故设计有上述过压保护电路。
　　
　　该机芯为变频机，行频可在45kHz、38kHz、32kHz、28kHz之间变化，因此对行管的开关速度要求较高，采用的方法是通过改变其供电电压，使行管得到保护。
　　
　　下图中的IC401（UC3842）及外围元件组成脉冲发生器，它是根据行频的变化产生相对应的矩形脉冲波，作为开关管Q405的控制信号，从而为行管提供相符的供电电压。　　

      其工作原理是：行逆程脉冲经T402感应到次级后分成两路，一路经D498、C417、R424、R445、R488送到IC401（2）脚；另一路则经Q461、Q462放大后由射极输出，经D464、C466送入IC401（4）脚，控制其内部的振荡器，使之与外同步信号（及行频信号）同步，从其（6）脚输出相对应的脉冲波，经T404耦合到开关管Q405的G极，以控制Q405的导通程度，即调整其输在行管的供电电压。
　　
　　为了避免行频一旦偏移导致元件损坏，在该电路中设置了两个保护电路：行输出电路，输出的脉冲信号一路来自经T402、D498、C417、R424、R423、R445、R467、C464送往IC401（2）脚与来自数字板的EW枕校信号汇合。EW信号包含行幅调整、枕形校正、梯形校正、S校正及边角校正等信号，它们通过内部的误差比较器等电路控制输出的脉宽波形，以达到对各种几何失真校正的目的。
　　
　　另一个保护电路如下：从行管Q416的发射极取样来检测行电流，通过电阻R422反馈给IC401（3）脚。若由于某种原因导致行电流过大，IC401将使内部的振荡器停止振荡，以保护行管不因过流而损坏。IC401的（2）、（4）脚对行扫描和图像几何校正均有影响，尤其是（4）脚，它是决定（6）脚脉冲输出的重要引脚。
　　
　　IC401（6）脚输出正常的控制脉冲，经C451、T404、C452及R453等到开关管Q405的栅极，控制其开关的导通程度，从而实现对行管供电电压的控制。IC401（2）、（4）脚的正确输入及（6）脚及Q405正常输出是保障该电路正常工作的必备条件，检修时须特别注意。IC401的（1）脚为电源异常保护控制端，（8）脚为内部比较器提供基准电压。
　　
　　【提示】当Q405的控制输出与行频不同步时，会导致行管工作异常甚至损坏。
