创维32T88HT型宽屏CRT彩电（6M23机芯），有声无光，显像管灯丝亮，遥控键控均好。

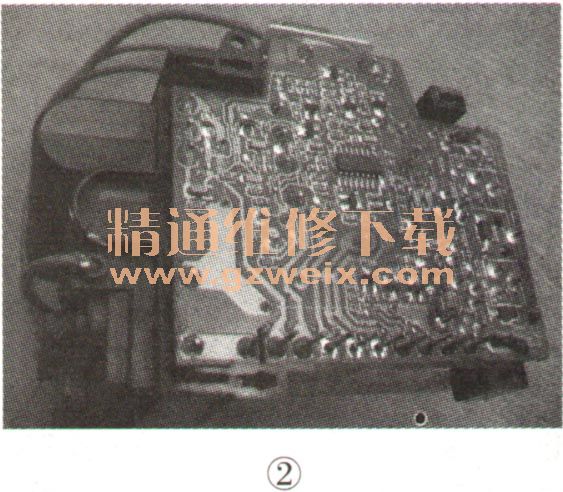

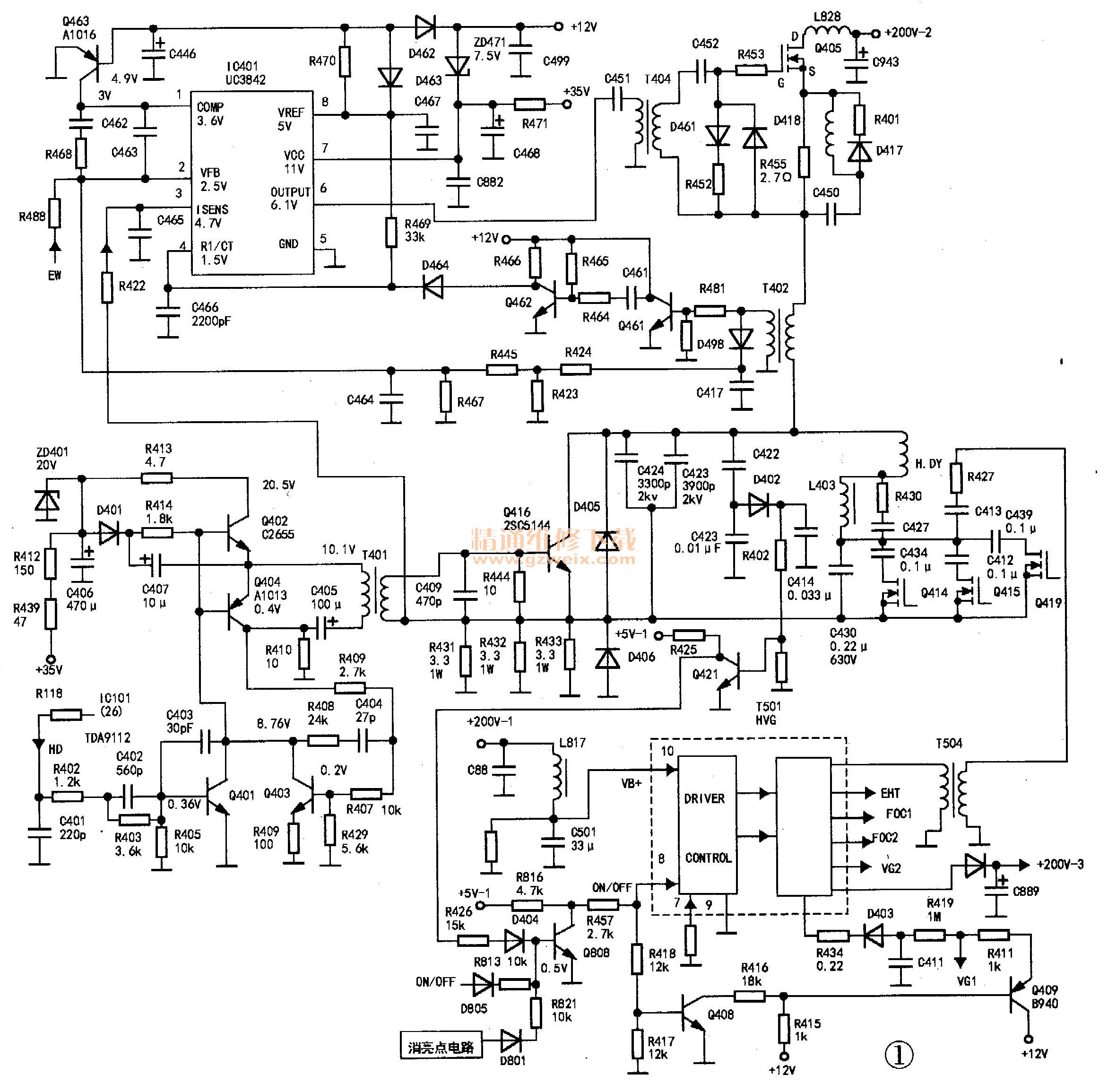

    该机芯行扫描和高压电路相互分离，类似高档显示器电路（相关电路图见图1，实物见图2）。为适应各种行频信号，行扫描供电需根据不同行频自动调整，为此设有一个电压转换电路称为“二次电源”，由IC401（UC3842）开关电源芯片、Q405（17N40Z场效应管）构成。IC401工作频率由行频同步锁定，Q401、Q402为行频同步信号放大整形电路，行同步信号送到IC401的④脚。行供电电压取样信号经T402次级D498整流、C417滤波后由R424、R423、R445、R467分压后送IC401的②脚，行频电流从T401次级取出经R422送IC401的③脚，IC401的⑦脚电源启动电压由12V经R471供应，正常工作时由12V经ZD471供应，ZD471为7.5V稳压管。Q463为IC401基准电压和12V电源电压保护管，上述电压如变得太低，Q463会导通，降低IC401①脚电压使芯片停止工作。



    高压发生由自带线路板的高压包独立完成，振荡控制电路在高压包底部，控制芯片是TEA1601T，只要⑩脚有200V供电电压，⑧脚ON/OFF电压大于3.5V高压包就开始工作。该机显像管灯丝由开关电源直接供应，CPU发出开机指令后灯丝就会亮，和行扫描、高压包是否工作无关。
    开盖，测B＋200V正常，行管Q416（C5144）及二次电源调整管Q405击穿，R455（2.2Ω）电阻烧断。这种情况有两种可能：一是行管由于某种原因击穿使Q405连带烧坏；另一原因Q405击穿造成行管过压击穿。Q405和行管工作时构成一个闭环系统，互相牵连，维修时应设法分割开来，应该先查IC401开关电源部分。Q405原机用场效应管，未装散热片，实际工作平均电流不会超过1A，常用的10N60或K2645完全可以胜任，可以加一小块散热片以确保安全。
    先不装行管，把一个220V/60W灯泡接在行管c、e极，注意不能接在c极和地之间，因为行管e极串有电流取样电阻．R431～R433。 IC401检测不到电流反馈信号会不工作，同时先检查一下这3只电阻和并联的二极管D406是否正常，尤其是D406，如果短路很可能会烧行管。如二次电源电路正常，开机测灯泡两端电压应为150V（这时候因为负载较轻反馈信号小，二次电源处于开环状态，为检测稳压反馈环节是否正常，可以在取样电阻R424上并联一只47kΩ电位器，慢慢调小阻值到某一点150V电压会下降）；如果二次电源无电压输出，应查IC401工作条件是否满足，Q405的G极驱动元件有无问题。若用示波器测Q405的S极有200Vp-p、再经T402耦合，灯泡两端应呈现标准正弦波，据此可以间接判断T402无故障。如T402有短路，正弦波会畸变，此时行管虽未装但b、e极处应有行激励脉冲，否则要查行激励级Q401、T401等是否正常，TDA9112是否有行脉冲输出。
    如二次电源正常，再检查一下行逆程电容C424、C425行反馈取样电容C422、C423、S校正电容C430以及上下阻尼管，然后装上行管，上电试机。为防止有隐患再烧行管，需设法降低行管工作电压，但不能像普通彩电一样加大供电限流电阻R455阻值来降压，因为IC401检测到行供电电压偏低时会增强驱动输出使电压升高。但可以在取样电阻R424上并联电位器来调节加在行管上的电压。但此时电位器需加大到300kΩ，再串联一个56kΩ电阻。电位器先置最小阻值，用万用表监测Q405的S极电压再开机，这时电压可能仅50V以下（即使电路有隐患行管电流也不会很大），此时如高压发生器正常会启动产生高压，屏幕上会有很窄的行幅显示。慢慢调大电位器阻值，电压会同时升高，行幅也会增加。这样做的优势是，即使行电路有故障，但因为工作在较低电压下检查电路比较安全。
    另外，数字板如没有行同步信号送到TDA9112的①脚，其26脚仍会输出行脉冲给行扫描部分，但此时行频仅25kHz，而正常工作时在32kHz以上，行频过低造成行管电流过大，IC401的③脚电压达1.5V，过流保护启动使行供电电压降低至50V左右（实测），此时容易误判行扫描部分有故障。因此，如遇过流保护造成二次电源输出电压很低，有必要先查一下TDA9112的①脚行同步脉冲情况。
    注意，该机不能像普通彩电一样用短路行推动变压器次级来停止行管工作，因为该机行激励级有过流保护管Q403，行激励负载过重会启动保护，保护状态下检测激励级可能要误判。而且二次电源如空载工作也会不正常，如要行管停止工作可以断开C405。
    高压包启动除B＋200V正常外，还要有两个条件：一是CPU发出低电平ON/OFF信号，一是行管组成的行输出正常工作后经整流产生了电压给Q421基极，Q421饱和导通，此时Q808才会发出高电平信号给高压包⑧脚。如须单独检查高压包，可以短路Q808的b、e极，但要把显像管尾板拔下来，以免扫描部分不工作电子束烧坏显像管荧光粉。如无高压输出，可以把高压包拆下来先检查小线路板。

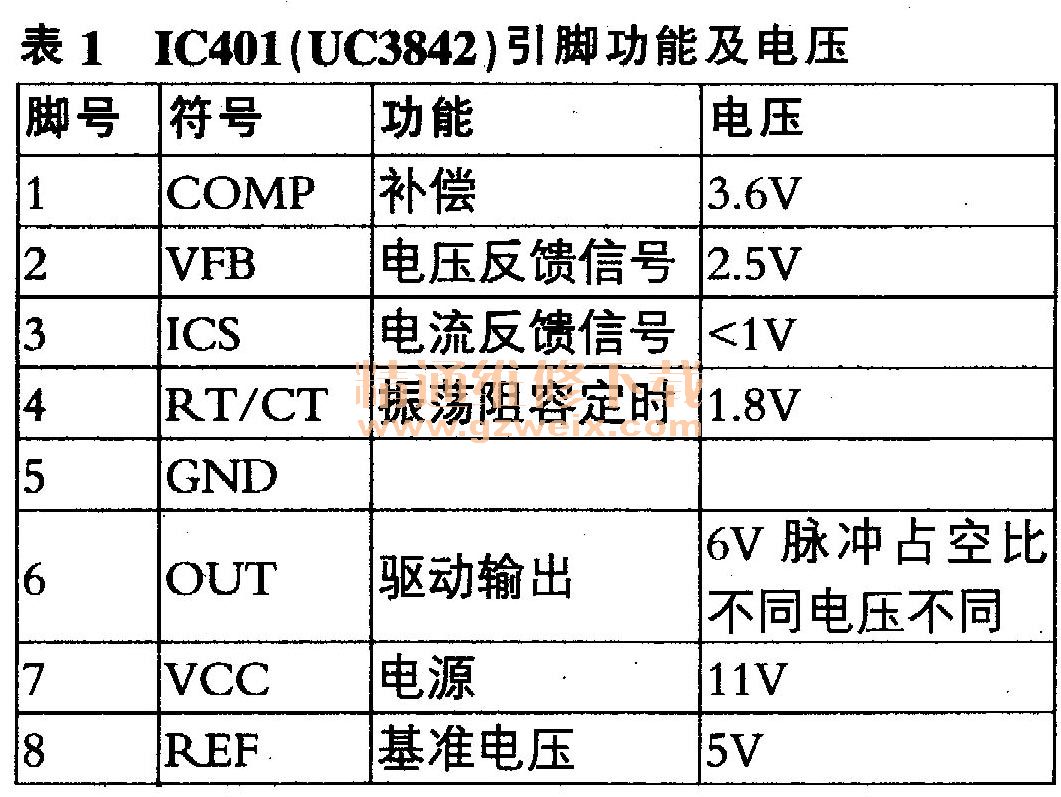

    本机故障根源可能是行扫描部分有虚焊引起烧行管，把行扫描和二次电源部分全面补焊后按上述方法检测后开机成功。IC401（UC3842）引脚功能及维修数据见表1。
