基于QT/E的ARM/DSP嵌入式系统的直流电机监控界面的设计与实现
来源:本站整理  作者:佚名  2011-07-23 11:36:03

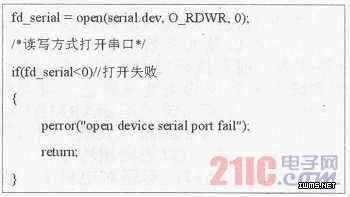

    类似地读取串口通信的其他相应参数。接下来,需要打开串口,代码段如下:



    其中,使用open函数打开串口,获得串口设备文件的文件描述符fd_serial。
    槽函数setup_serial()中,完成参数读取并打开串口操作后,通过调用自定义的子函数set baudrate(int)用来设置波特率,而子函数set Parms(int)则是设置其他参数。其中主要使用了针对Linux串口通信的termios数据结构对串口进行配置。由于使用串口对电机进行读取或控制,不允许等待,所以对于打开的任何串口,都需要将其设置为非阻塞工作方式。程序中通过fcntl(fd serial,F_SETFL,O_NONBLOCK)实现把Linux下默认为阻塞读的缓冲设置为非阻塞读。

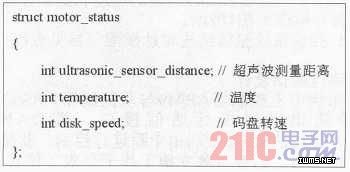

    设计电机状态读取部分时,首先定义了结构体motor_status:



    当电机处于正常工作状态时,点击界面上‘Receive’,自定义的槽函数receive data()会响应,实现对电机状态的读取。制定的DSP反馈给ARM9的数据包的格式如表1所示,数据格式大小为16位的char型数组。在槽函数中,使用read(fd_serial,buff16)函数通过串口读取这16位带有电机状态信息的数据,并赋值给数组buff[]。


    将字符数组buff[]各个字段传递给对应motor_status属性,并分别发送自定义信号。用于显示电机状态的控件QLabel是QWidget的子类,其槽函数setText(QString)接收信号并将其显示。比如,显示电机转速状态的过程是:发射自定义信号speed_changed(QString),触发QL-abel类型控件label_DiskSpced_value的槽函数setText(OString),将当前电机转速显示在界面上。该信号和槽函数连接的语句为connect(this,SIGNAL(speed_changed(Qstring)),ui->label DiskSpeed value,SLOT(setText(QString)),实现了电机转速的数据显示。
