基于QT/E的ARM/DSP嵌入式系统的直流电机监控界面的设计与实现
来源:本站整理  作者:佚名  2011-07-23 11:36:03




3.3 电机控制界面

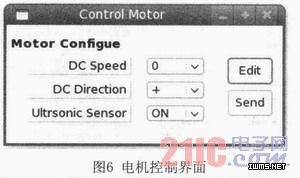

    电机控制界面提供了对电机控制指令的配置,电机控制界面如下图6所示。



    点击‘Edit’键可对参数进行编辑,之后点击‘Send’,通过串口传输生效。

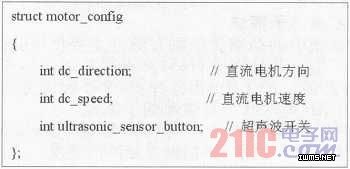

    先定义了电机参数结构motor config:



    点击‘Send’后发送控件QPushButton的信号clICked(),它会触发自定义的槽函数send_data(),实现通过串口传递给DSP控制指令。定义DSP接收的电机控制的数据格式,如表2所示,需要大小为13位的char型数组存储电机控制信息。槽函数send_data()中,按照格式赋值给
char型buff[]数组,然后通过函数write(fd_serial,buff,sizeof(buff))将数据写入串口。



3.4 实验结果

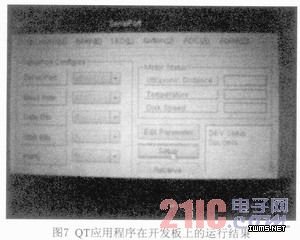

    完成QT应用程序在PC端的Linux下的仿真运行,编译出在开发板上执行的二进制可执行文件,最终在嵌入式ARM板上运行效果如图7所示,实现了ARM与DSP的串行通信及对电机的监控。




4 结语
    基于QT/Embedded的GUI应用程序运行在嵌入式操作系统Linux上,高效稳定,UI设计提供了良好的用户体验,满足了嵌入式设备的界面显示需求。本课题采用ARM&DSP+Linux+QT/Embedded的技术方案,设计与实现了电机控制界面,显示了高性能嵌入式处理器、智能化嵌入式操作系统、图形化应用程序在嵌入式产品应用上的可行性。
