5 软件设计

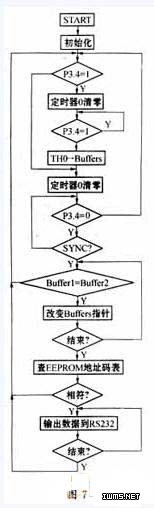

　　软件流程图如图7所示。

　　5.1 初始化

　　将AT89C2051〔1〕的16位定时/计数器0设置为内部计数器方式。

　　5.2 编码信号的采集

　　当输入信号为“1”时，定时/计数器0开始计数，并将定时/计数器0的高八位存入内存缓冲区中。当输入信号为“0”时，定时/计数器0也进行计数，同时判断是否有大于8倍的内存缓冲区中的值。如不满足条件，则继续采集脉冲信号，否则对24个内存缓冲区中的数据进行处理。

　　5.3 解码信号的处理

　　对24个内存缓冲区中的数据两两进行比较，如果不相等，则编码信号不是本系统中的信号。如果相等，则将其值设为“0”或“1”。如果12组数据都相等，则得到8个“0”或“1”的地址位和4个“0”或“1”的数据位。

　　将高8位的地址位与E2PROM中地址码表中的数据进行比较，如果不相等，则该编码信号不是本系统中发射器的控制信号。如果相等，则将E2PROM中对应的房间号、单元号、楼栋号等数据，通过段控制P0口和位控制P1、P2口输出到16位7段显示屏，同时鸣响报警喇叭。数字键盘用于向E2PROM中键入编码地址、房间号、单元号、楼栋号等数据。

　　假设某保安防盗系统中有32种地址的PT2262发射器，其地址为45H～64H，在AT89C2051的软件中设定其地址码表的值为45H、46H、47H、……、64H。如果当地址为50H的发射器按下了K10开关，则解码系统所接收的高8位地址的值与软件中地址表中50H的值相同，则输出对应的4位A、B、C、D的值0010B;如果当地址为63H的发射器按下了K8开关，则解码系统所接收的高8位地址的值与软件中地址表中63H的值相同，则输出对应的A、B、C、D的值1000B;……。该设计使用一片AT89C2051单片机，替代了32片PT2272解码芯片。

　　故此，在实际应用中，PT2262的地址值可选00H～FFH共256个中的任意组合，从而实现了256个PT2262，至少256×4=1024个状态的大容量的解码功能。如果将PT2262的K8、K9、K10、K11任意组合，则可以有256×15=3840种状态。

　　6 计算机的数据处理

　　Delphi是Borland公司推出的可视化开发工具，它提供了大量的组件，用户可以轻松地开发出功能强大的应用程序，而且通过它编译出来的可执行文件的工作效率相当高。

　　建立一个用户数据库，包含有用户的防盗主机的编号、姓名、详细住址、电话、手机、传呼等信息。

　　利用SPCOMM串口控件，接收AT89C2051发送的串口数据——防盗主机的编号，将该数据与数据库中的所有防盗主机编号一一对比，再将数据相同的用户记录显示在屏幕上，同时调用一个声音播放控件，报警提示。

　　7 结束语

　　本设计方案已应用于保安防盗系统的接警中心，运行状态良好。也适用于其它编码系统，如华智-茂矽公司的VD5026和HOLTEK公司的HT12A/12E、HT6012/6014/6016等编码芯片。
