，频率为50 Hz，额定负荷为S=9 000+j9 000。STATCOM的主电路48脉冲变流器(48 Pulses Inverter)组成。系统仿真可采取离散化处理来加快仿真速度，仿真步长设定为TS=2．5×10-5s。
3．2 仿真结果分析

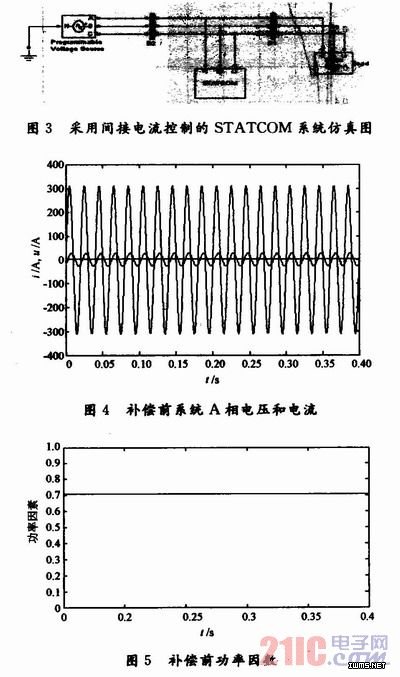

仿真中，系统负荷为三相平衡负荷，因此可取A相电压和电流波形作为代表进行观察。图4为补偿前系统A相电压电流相位比较图。在图中，电压波形的幅值较电流波形的幅值大，电压相位超前电流相位90°。图5为系统补偿前的功率因数，其数值保持在0．707，与理论计算值相符合。

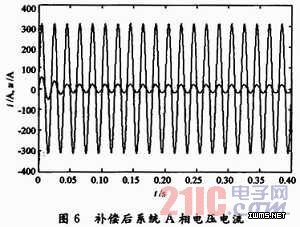

图6为补偿后系统A相电压电流相位比较图，电压和电流波形相位已基本趋于一致，因此可以获得较高的功率因数。
图7给出的系统补偿后功率因数曲线的也证明了这一点。因变流器直流侧电容需要进行充电，所以在起始阶段功率因数发生振荡，完成电容充电后振荡很快消失(在0．06秒附近)，之后STATCOM进入稳态工作区，功率因数接近于1。
4 结语
本文对电流间接控制策略进行了分析，实现了基于电流间接控制方法的STATCOM的系统仿真，仿真结果验证了所建立模型的正确性和有效性。电流间接控制方法的优点在于结构相对简单，技术也比较成熟，但与电流直接控制方法相比，间接控制方法存在控制精度较低，电流响应速度较慢。应针对其优缺点做进一步研究，根据不同场合合理选择。
