当驱动门极的输出为高电平时，隔离变压器驱动侧电容能够防止直流分量流过变压器的初级，而另一侧电容和二极管能够把电压变为单极性。同时两个电容的取值至少是MOSFET器件本身的门极电容的10倍。
2．3 控制电路

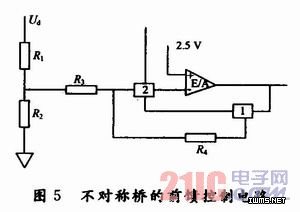

Buck控制采用了最大占空比为100％的UC3842芯片，不对称桥控制采用了最大占空比为50％的UC3844芯片。同时两级电路都采用电压型的控制。不对称桥采用的是前馈控制，当输入的电压有波动时，占空比能够相应调整，以保证前级的输出基本不变，如图5所示。
UC3844内部误差放大器的输出为：
后级Buck控制电路能满足三段式充电的要求，Buck控制电路，如图6所示。
